Тиски пневматические поршневые И22.52.00.00 (Чертежи)

Тиски пневматические поршневые И22.52.00.00

engineerklub

Дата: Среда, 24.04.2019, 11:23 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 29673

Репутация: 0

Статус: Online

И22.52.00.00 Тиски пневматические поршневые СКАЧАТЬ
И22.52.00.00 Тиски пневматические поршневые чертежи
И22.52.00.00 Тиски пневматические поршневые 3д модель
И22.52.00.00 Тиски пневматические поршневые деталирование
Тиски пневматические поршневые
Тиски пневматические поршневые СКАЧАТЬ

Тиски предназначены для закрепления детали размером до 90 мм при различных операциях механической обработки. Данные тиски — быстродействующие, так как во время зажима губки сближаются одновременно.
Деталь устанавливают в тиски. В отверстие Д крышки 9 подводят сжатый воздух под давлением. Поршень 13 под давлением воздуха переместится вместе со шток-рейкой 2 вправо. Губка 7 полукруглым выступом связана с проточкой в шток-рейке 2 и перемещается вместе с ней. На конце шток-рейки изрезаны зубья, которые находятся в постоянном зацеплении с промежуточной шестерней 3. Сверху шестерня 3 находится в зацеплении с рейкой 4, укрепленной иа салазках 5. При движении шток-рейки 2 вправо шестерня 3 вращается против часовой стрелки и салазки 5 перемещаются влево навстречу движущейся губке 7. Величина перемещений губки 7 и салазок 5 всегда одинакова. Эти детали взаимно сближаются в 2 раза быстрее, чем движется поршень 13 вправо.
Для освобождения обработанной детали сжатый воздух подают в отверстие Е корпуса тисков 1. Поршень 13 со шток-рейкой 2 под действием воздуха переместится влево, и губки тисков разойдутся.
Поршень 13 уплотнен в цилиндре 11 резиновыми кольцами 19 круглого сечения и сальником 12 с графитовой пропиткой. Шток-рейка 2 уплотнена в корпусе 1 двумя резиновыми кольцами 20 круглого сечения.
Тиски закрепляют на столе верстака или станка четырьмя болтами М12.

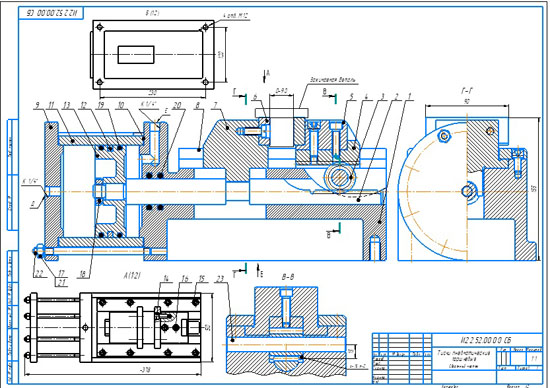

И22.52.00.00 сб Тиски пневматические поршневые
И22.52.00.00 сп Тиски пневматические поршневые
И00.52.00.01 Корпус
И00.52.00.02 Шток-рейка
И00.52.00.03 Шестерня
И00.52.00.04 Рейка
И00.52.00.05 Салазки
И00.52.00.06 Нагубник
И00.52.00.07 Губка
И00.52.00.08 Планка
И00.52.00.09 Крышка
И00.52.00.10 Прокладка
И00.52.00.11 Цилиндр
И00.52.00.12 Набивка с графитом
И00.52.00.13 Поршень

СКАЧАТЬ МОЖНО ЗДЕСЬ
