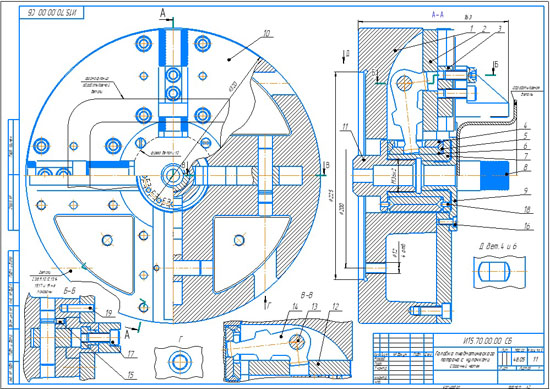

| Головка пневматического патрона с кулачками И15.70.00.00 ЧЕРТЕЖ
Головка пневматического патрона является универсальной, так как в патроне можно закреплять детали разных размеров, и формы. Это достигается установкой кулачков 8 на направляющих 2 и 12 на разных расстояниях от оси. Кулачки 8 фиксируются на направляющих 2 рифленой поверхностью и прикрепляются винтами 17 при помощи планки 3. Изображенные на чертеже кулачки 8 предназначены для закрепления детали прямоугольной формы. Головку патрона крепят к шпинделю станка четырьмя винтами М12. Деталь закрепляют в патроне при помощи пневматического устройства, состоящего из цилиндра и поршня со штоком (устройство на чертеже не показано). Шток соединен с фланцем 11. При перемещении поршня со штоком влево фланец 11 также движется влево. Рычаги 14 соединенные с наружным 4 и внутренним б кольцами, поворачиваются по часовой стрелке. Под действием рычагов 14 направляющие 2 и 12 сдвигаются к оси патрона, и кулачки зажимают деталь. Оси 13 рычагов 14 находятся на разном расстоянии от оси патрона, так как рычаги расположенные в вертикальной плоскости, вставлены в прямоугольные окна кольца 6, а рычаги, расположенные в горизонтальной плоскости, — в прямоугольные окна кольца 4. Головка патрона снабжена уравнивающим устройством, создающим одинаковое усилие всем четырем кулачкам при зажиме детали. При этом компенсируется разность в размерах деталей одинаковой формы. Уравнивающее устройство смонтировано на фланце 11 и состоит из наружного 4 и внутреннего 6 колец, сухарей 5, штифтов 18 и втулки 7. На обоих торцах наружного 4 и внутреннего 6 колец сделаны конические проточки, куда вставлены сухари 5. Штифты 18 служат сепаратором для сухарей 5 На втулке 7, соединенной тугой резьбой М36Х2 с фланцем 11 удерживается все устройство. На рис. 1, а приведена схема работы уравнивающего устройства, когда деталь зажата всеми кулачками одновременно. Если один размер какой-то обрабатываемой детали окажется меньшим, то деталь не будет зажата и наружное кольцо 4 переместится относительно внутреннего кольца 6 (рис. 1,б). Это произойдет потому, что усилие (реакция рычагов) воспринимается вначале только внутренним кольцом 6, Правые сухари 5 поднимутся вверх, а левые опустятся вниз, кольцо 4 переместится дополнительно влево. Рычаги 14, соединенные с кольцом 4, повернутся и начнут передвигать направляющие 12 к оси патрона до тех пор, пока кулачки 8 не закрепят деталь. После этого усилие будет передаваться равномерно на все кулачки 8.
Головка пневматического патрона с кулачками И15.70.00.00 СБ
Головка пневматического патрона с кулачками И15.70.00.00 спецификация
Головка пневматического патрона с кулачками И15.70.00.00 3d сборка
Головка пневматического патрона с кулачками И15.70.00.00 чертежи
Корпус И00.70.00.01
Направляющая И00.70.00.02
Планка поджимная И00.70.00.03
Кольцо наружное И00.70.00.04
Сухарь И00.70.00.05
Кольцо внутреннее И00.70.00.06
Втулка И00.70.00.07
Кулачок И00.70.00.08
Крышка И00.70.00.09
Пластина И00.70.00.10
Фланец И00.70.00.11
Направляющая И00.70.00.12
Ось И00.70.00.13
Рычаг И00.70.00.14
