Многоместное приспособление для фрезерования паза И16.46.00.00 ЧЕРТЕЖ

Приспособление предназначено для одновременного закрепления большого числа деталей (в данном случае 10 шайб) и фрезерования паза одновременно у всех закрепленных деталей. Пакет шайб (10 шт.), предварительно обработанных по наружной поверхности и с торцов,кладут на призму 12. В отверстие Д крышки 10 подают сжатый воздух под давлением. Поршень 15 под давлением воздуха переместится влево. На левом конце штока 16 сделан скос в форме клина. При перемещении штока влево клин поднимает узкий ролик; 4, установленный на штифте 25 в рычаге 8 Рычаг 8 повернется по часовой стрелке и прижмет обрабатываемые шайбы к опоре 11 В таком положении фрезеруют паз. Для освобождения обработанных деталей сжатый воздух подводят к отверстию Е в корпусе 1 Поршень 15 вместе со шток-клином 16 переместится вправо. Рычаг 8 под действием пружины 6 повернется против часовой стрелки и освободит обработанные детали. Широкий ролик 3 уменьшает трение и воспринимает усилие давления узкого ролика на клин штока 16 во время фрезерования. Поршень 15 в гильзе 13 и шток-клин 16 во втулке 9 уплотнены резиновыми кольцами 22 и 21 круглого сечения. Приспособление устанавливают на стол горизонтально-фрезерного станка и фиксируют на нем двумя шпонками, расположенными в шпоночном пазу корпуса 1, и четырьмя болтами М18.

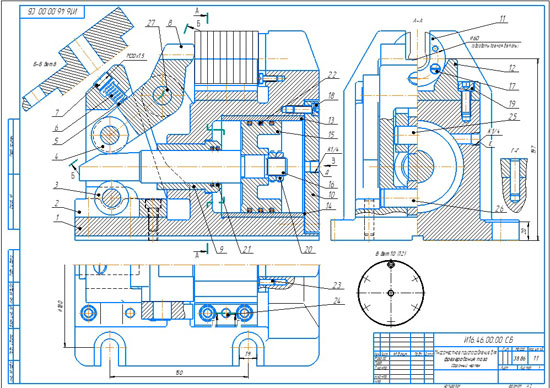

Многоместное приспособление для фрезерования паза И16.46.00.00 Сб
Многоместное приспособление для фрезерования паза И16.46.00.00 спецификация
Многоместное приспособление для фрезерования паза И16.46.00.00 3d сборка
Многоместное приспособление для фрезерования паза И16.46.00.00 чертежи
Корпус И00.46.00.01
Стойка И00.46.00.02
Ролик широкий И00.46.00.03
Ролик узкий И00.46.00.04
Стакан И00.46.00.05
Пружина И00.46.00.06
Пробка И00.46.00.07
Рычаг И00.46.00.08
Втулка И00.46.00.09
Крышка И00.46.00.10
Опора И00.46.00.11
Призма И00.46.00.12
Гильза И00.46.00.13
Прокладка И00.46.00.14
Поршень И00.46.00.15
Шток-клин И00.46.00.16

Многоместное приспособление для фрезерования паза СКАЧАТЬ
