Головка пневматического патрона для зажима кольца по наружно
engineerklubДата: Вторник, 18.02.2025, 20:08 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33552
Репутация: 0
Статус: Offline
Головка пневматического патрона для зажима кольца по наружной поверхности И17.27.00.00 ЧЕРТЕЖ

Приспособление предназначено для закрепления на токарном станке кольца сферического шарикового подшипника по его наружной поверхности. Основной закрепляющей деталью является цанга 2. При установке кольца в приспособление цанга 2 вместе со штоком 7 находится в крайнем правом положении. Кольцо свободно вставляется в цангу до упора в ножки 4, К пневматическому приводу подводят сжатый воздух под давлением 39*10^4 н/м^2 (4 кГ/см^2). Связанный с пневматическим приводом шток 7 передвигается влево. Цанга 2, передвигаясь влево и деформируясь за счет конической поверхности корпуса 1, закрепляет деталь в приспособлении. После обработки кольца сжатый воздух подводится в пневматический привод к другой полости. Шток 7 передвигается вправо до соприкосновения винта 6 с упором 3. Деталь освобождается. Корпус 1 центрируется на шпинделе станка цилиндрической поверхностью диаметром 130 и крепится к нему тремя винтами М12.

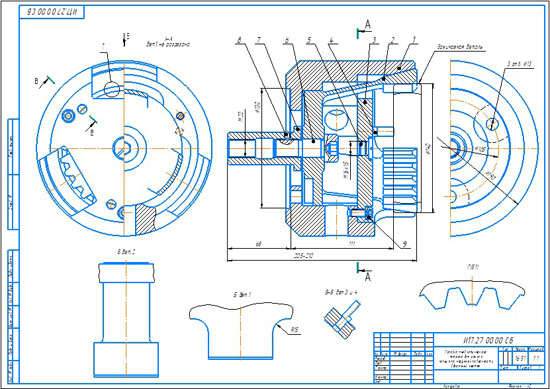

Головка пневматического патрона для зажима кольца по наружной поверхности И17.27.00.00 СБ
Головка пневматического патрона для зажима кольца по наружной поверхности И17.27.00.00 спецификация
Головка пневматического патрона для зажима кольца по наружной поверхности И17.27.00.00 3d сборка
Головка пневматического патрона для зажима кольца по наружной поверхности И17.27.00.00 чертежи
Корпус И00.27.00.01
Цанга И00.27.00.02
Упор И00.27.00.03
Ножка упора И00.27.00.04
Пробка И00.27.00.05
Винт И00.27.00.06
Шток И00.27.00.07

Головка пневматического патрона для зажима кольца по наружной поверхности СКАЧАТЬ
