| Приспособление для завивки петли И18.48.00.00 ЧЕРТЕЖ
Пневматическое приспособление предназначено для заливки петель. Такие петли применяются в некоторых конструкциях автомобилей для прикрепления обивки внутри кузова, На рис. 1. а показано прикрепление мягкой обивки О к металлическому листу М такой петлей. Перед установкой на приспособление проволоку отрезают и загибают так, как показано на рис. 1, 6, Заготовку кладут на штифт 7 (см. чертеж) головки 5 и закрепляют прижимом 6. Для этого поворачивают маховик 13 по часовой стрелке. Маховик навинчивается на головку-шестерню 5 и полукольцами 14 (см. вид Е) передвигает толкатель 8 влево. Прижим 6 поворачивается на штифте 33 против часовой стрелки и закрепляет заготовку. Свободные концы заготовки закрепляют в специальных неподвижных тисках, установленных на плите верстака. Схема закрепления показана на рис. 1, в. Для завивки петли в отверстие И корпуса 1 (см. разрез А—А) подводят сжатый воздух под давлением 39*10^4 н/м^2 (4 кГ/см^2). Под действием воздуха поршень 17 и шток-рейка 4 переместятся влево. Шток-рейка 4 находится в зацеплении с малой шестерней блока шестерен 2. Большая шестерня блока шестерен 2 находится в зацепления с головкой-шестерней 5. Поэтому при перемещении шток-рейки 4 влево головка-шестерня 5 повернется вместе с прижимом 6 и закрепленной проволокой против часовой стрелки (см. вид Е). За все передвижение поршня 17 влево до упора штока 4 в регулировочный винт 22 головка-шестерня 5 делает один полный оборот, а деталь завивается на один виток. Готовая петля снимается с приспособления и из тисков, а все подвижные части приспособления возвращаются в исходное положение. Для этого воздух подводят к отверстию К в крышке 15 и поршень 17 передвинется вправо. Первоначальное и конечное положение головки-шестерни 5 устанавливается двумя регулировочными винтами 22. Головка-шестерня 5 удерживается от смещения в осевом направлении фиксатором 10. Поршень 17 уплотнен в цилиндре двумя резиновыми кольцами 28 круглого сечения и асбестовой набивкой 18, пропитанной графитовой смазкой. Шток-рейка 4 уплотнена в корпусе 1 резиновым кольцом 27 также круглого сечения. Приспособление крепят к плите верстака тремя болтами М14.

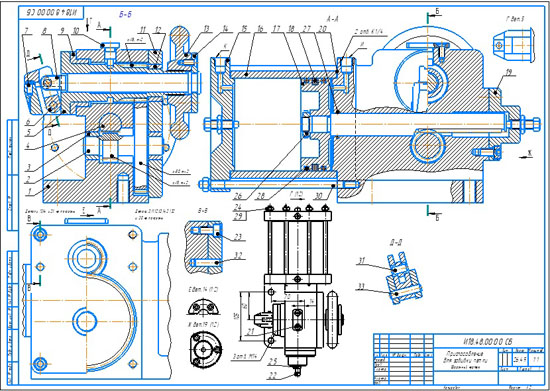

Приспособление для завивки петли И18.48.00.00 СБ
Приспособление для завивки петли И18.48.00.00 спецификация
Приспособление для завивки петли И18.48.00.00 3d сборка
Приспособление для завивки петли И18.48.00.00 чертежи
Корпус И00.48.00.01
Блок шестерен И00.48.00.02
Втулка И00.48.00.03
Шток-рейка И00.48.00.04
Головка-шестерня И00.48.00.05
Прижим И00.48.00.06
Штифт И00.48.00.07
Толкатель И00.48.00.08
Втулка И00.48.00.09
Фиксатор И00.48.00.10
Крышка И00.48.00.11
Втулка И00.48.00.12
Маховик И00.48.00.13
Полукольцо И00.48.00.14
Крышка И00.48.00.15
Цилиндр И00.48.00.16
Поршень И00.48.00.17
Набивка с графитом И00.48.00.18
Крышка И00.48.00.19
Прокладка И00.48.00.20
Приспособление для завивки петли И18.48.00.00 СКАЧАТЬ
|
| |
| |
