Механизм закрепления двух деталей И19.38.00.00 ЧЕРТЕЖ
engineerklubДата: Среда, 26.02.2025, 14:19 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34234
Репутация: 0
Статус: Offline
Механизм закрепления двух деталей И19.38.00.00 ЧЕРТЕЖ

Приспособление предназначено для одновременного закрепления двух деталей при обработке их на горизонтально-фрезерном станке. Детали устанавливают на головку 7 приспособления до упора в штифт 23. Привод приспособления — рычаг пневматической силовой головки — перемещается в вертикальном направлении. К пневматической силовой головке подводят сжатый воздух под давлением 39*10^4 н/м^2 (4 кГ/см^2). Рычаг силовой головки опускается вниз, создавая усилие Р, действующее на рычаг 5. Рычаг 5 передает усилие через шток 4 на качающийся конус 3. Конус, перемещаясь вправо, раздвигает плунжеры 16, и детали закрепляются качающимися прихватами 12. Для освобождения обработанных деталей сжатый воздух подводят к другой полости пневматической силовой головки. Рычаг ее поднимается вверх. Шток 4 с конусом 3 перемещается влево. Прихваты 12 под действием пружин 10 повертываются и освобождают деталь. Регулировочные винты 14 применяются для настройки приспособления. Приспособление крепят на столе станка четырьмя болтами М16.

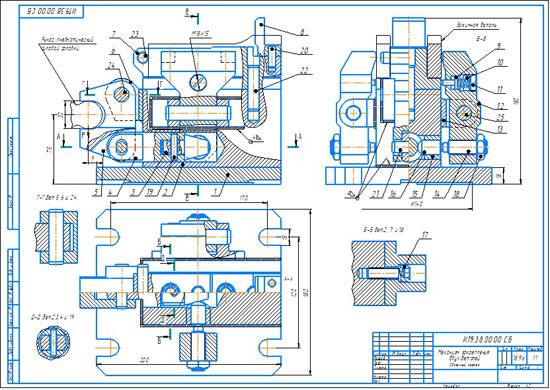

Механизм закрепления двух деталей И19.38.00.00 СБ
Механизм закрепления двух деталей И19.38.00.00 спецификация
Механизм закрепления двух деталей И19.38.00.00 3d сборка
Механизм закрепления двух деталей И19.38.00.00 чертежи
Корпус в сборе И00.38.01.00 СБ
Плита И00.38.01.01
Корпус И00.38.01.02
Конус И00.38.00.03
Шток И00.38.00.04
Рычаг И00.38.00.05
Кронштейн И00.38.01.06
Головка И00.38.00.07
Установ угловой И00.38.00.08
Толкатель И00.38.00.09
Пружина И00.38.00.10
Винт пружины И00.38.00.11
Прихват И00.38.00.12
Кронштейн И00.38.01.13
Винт упорный И00.38.00.14
Втулка И00.38.00.15
Плунжер И00.38.00.16

Механизм закрепления двух деталей И19.38.00.00 СКАЧАТЬ
