Тиски для прутков И20.76.00.00 ЧЕРТЕЖ
engineerklubДата: Понедельник, 03.03.2025, 07:28 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34252
Репутация: 0
Статус: Offline
Тиски для прутков И20.76.00.00 ЧЕРТЕЖ

Тиски служат для закрепления прутков различного диаметра при отрезке заготовки.
Для закрепления прутка между двумя призмами 20 сжатый воздух под давлением 39*10^4 н/м^2 (4 кГ/см^2) подводят к отверстию Ж в верхней крышке 3. Поршень 14 под давлением воздуха переместится вместе со штоком 6 вниз. Одновременно с этим цилиндр 16 вместе с крышками 3 и 9 поднимется вверх. Рычаг 5 штока повернется против часовой стрелки, а нижний рычаг 7 цилиндра - по часовой стрелке. Призмы 20 сближаются и закрепляют пруток. Верхний рычаг 4 в кинематике движения механизма играет вспомогательную роль; он служит только для придания механизму большей жесткости. Для освобождения прутка из тисков воздух подводят к отверстию Е в нижней крышке 9, и движение всех звеньев механизма происходит в обратном направлении.
Поршень 14 уплотнен в цилиндре 16 резиновым кольцом 27 круглого сечения.
Шток 6 уплотнен в нижней крышке 9 резиновой манжетой 28.
Приспособление крепят к столу станка четырьмя болтами М10.

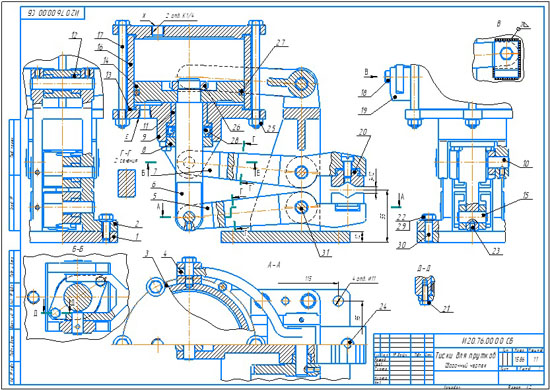

Тиски для прутков И20.76.00.00 СБ
Тиски для прутков И20.76.00.00 СПЕЦИФИКАЦИЯ
Тиски для прутков И20.76.00.00 3d сборка
Тиски для прутков И20.76.00.00 чертежи
Цилиндр в сборе И00.76.01.00 сб
Плита И20.76.00.01
Стойка И20.76.00.02
Крышка верхняя И20.76.00.03
Рычаг цилиндра верхний И20.76.00.04
Рычаг штока И20.76.00.05
Шток И20.76.00.06
Рычаг цилиндра нижний И20.76.00.07
Крышка сальника И20.76.00.08
Крышка нижняя И20.76.00.09
Ось малая И20.76.00.10
Втулка сальника И20.76.00.11
Втулка И20.76.00.12
Прокладка И20.76.00.13
Поршень И20.76.00.14
Ось большая И20.76.00.15
Цилиндр И20.76.01.16
Болт И20.76.00.17
Ось И20.76.00.18
Вилка И20.76.01.19
Призма И20.76.00.20

Тиски для прутков И20.76.00.00 СКАЧАТЬ
