| Головка пневматического патрона для зажима кольца по наружной поверхности И23.23.00.00 ЧЕРТЕЖ
Приспособление служит для закрепления кольца конического роликоподшипника по его наружной поверхности. Основным закрепляющим элементом приспособления является цанга 1, соединенная винтом 9 со штоком 10. При установке обрабатываемого кольца в приспособление шток 10 вместе с цангой 1 находится в крайнем правом положении (цанга упирается в упор 8). Упорное кольцо 3 под действием пружины 6 также находится в правом положении, определяемом винтом 7 и канавкой в упоре 8. При этом правый торец цанги 1 выступает относительно торца упорного кольца 3 на 3 мм. Такое взаимное положение цанги и упорного кольца облегчает установку обрабатываемого кольца в приспособление. Кольцо вставляют в цангу 1 и прижимают вместе с упорным кольцом 3 до упора 8, сжимая пружину 6. После этого к пневматическому приводу, связанному со штоком 10, подводят сжатый воздух под давлением и цанга 1 перемещается влево. Цанга, сжимаясь за счет конической поверхности в корпусе 2, закрепляет обрабатываемое кольцо в приспособлении. После обработки кольца сжатый воздух из пневматического привода выпускают, цанга 1 передвигается вправо, освобождая обработанное кольцо, и упорное кольцо 3 под действием пружины 6 выталкивает его из приспособления. Корпус приспособления центрируется на шпинделе станка цилиндрической поверхностью диаметром 130 мм и крепится к нему тремя винтами М12.

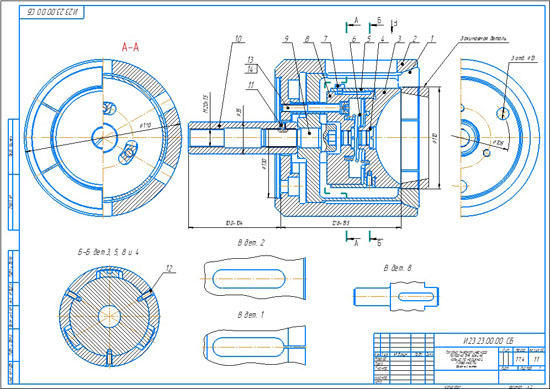

Головка пневматического патрона для зажима кольца по наружной поверхности И23.23.00.00 СБ
Головка пневматического патрона для зажима кольца по наружной поверхности И23.23.00.00 спецификация
Головка пневматического патрона для зажима кольца по наружной поверхности И23.23.00.00 3d сборка
Головка пневматического патрона для зажима кольца по наружной поверхности И23.23.00.00 чертежи
Цанга И00.23.00.01
Корпус И00.23.00.02
Кольцо упорное И00.23.00.03
Пробка И00.23.00.04
Кольцо И00.23.00.05
Пружина И00.23.00.06
Винт-упор И00.23.00.07
Упор И00.23.00.08
Винт И00.23.00.09
Шток И00.23.00.10
Головка пневматического патрона для зажима кольца по наружной поверхности СКАЧАТЬ
|
| |
| |
