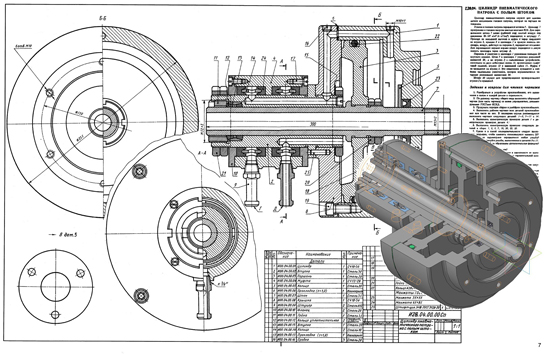

| Цилиндр пневматического патрона с полым штоком И28.04.00.00 ЧЕРТЕЖ
Цилиндр пневматического патрона служит для зажима детели механизмом головки патрона, которая на чертеже не показана. Усилие к головке патрона передается штоком 7. Цилиндр 1 прикреплен к головке патрона шестью винтами М10. Для передвижения штока 7 влево (рабочий ход) сжатый воздух под давлением 39*10^4 н/м^2 (4 кГ/см^2) подводится к штуцеру Г. Проходя по кольцевой выточке в муфте 4 через сверления во втулке 2, крышке 8 и цилиндре 1 в правую полость цилиндра, воздух, действуя на поршень 3, передвигает его влево. Для перемещения поршня вправо воздух подводится в левую полость цилиндра через штуцер Д. Поршень 3 уплотнен в цилиндре 1 резиновым кольцом 22 круглого сечения. Шток 7 в цилиндре 1 уплотнен резиновой манжетой 23, а во втулке 2 — сальниковым устройством, состоящим из двух асбестовых колец 12, пропитанных графитовой смазкой, втулки 13 и нажимной гайки 11. Муфта 4 не вращается на втулке 2. Это соединение нуждается в наиболее тщательном уплотнении, которое осуществляется четырьмя резиновыми манжетами 24. Штифт 25 служит для предотвращения проворачивания втулки 2 в крышке 8.
Цилиндр пневматического патрона с полым штоком И28.04.00.00 СБ
Цилиндр пневматического патрона с полым штоком И28.04.00.00 спецификация
Цилиндр пневматического патрона с полым штоком И28.04.00.00 3d сборка
Цилиндр пневматического патрона с полым штоком И28.04.00.00 чертежи
Цилиндр И00.04.00.01
Втулка И00.04.00.02
Поршень И00.04.00.03
Муфта И00.04.00.04
Кольцо И00.04.00.05
Прокладка И00.04.00.06
Шток И00.04.00.07
Крышка И00.04.00.08
Штуцер И00.04.00.09
Фланец И00.04.00.10
Гайка И00.04.00.11
Кольцо уплотнительное И00.04.00.12
Втулка И00.04.00.13
Кольцо И00.04.00.14
Прокладка И00.04.00.15
Пробка И00.04.00.16
