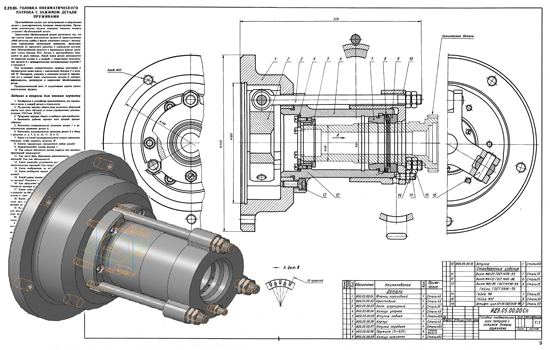

| Головка пневматического патрона с зажимом детали пружинами И29.05.00.00 ЧЕРТЕЖ
Приспособление служит для центрирования и закрепления детали с цилиндрическими базовыми поверхностями. Применение пластинчатых пружин позволяет повысить точность установки обрабатываемой детали. Закрепление обрабатываемой детали достигается тем, что при сжатии пакета пластинчатых пружин 8, представляющих собой вогнутые шайбы в форме усеченного конуса с несколькими радиальными несквозными прорезями, происходит увеличение их наружного диаметра и уменьшение внутреннего. Приспособление крепится к переходному фланцу шпинделя станка болтами М12. Деталь в приспособлении базируется по двум пояскам. Левый конец детали центрируется по отверстию втулки 5, а правый — отверстиями пластинчатых пружин 8 с предварительным центрированием втулкой 7 и кольцом 9. При включении пневматического привода крестовина 2 передвигается влево вместе с шарнирными болтами 3 и втулкой 10. Последняя, упираясь в нажимное кольцо 9, передвигает его и сжимает пакет пластинчатых пружин 8, которые, деформируясь, центрируют и закрепляют обрабатываемую деталь. Предохранительный винт 11 ограничивает сжатие пакета пластинчатых пружин.
Головка пневматического патрона с зажимом детали пружинами И29.05.00.00 СБ
Головка пневматического патрона с зажимом детали пружинами И29.05.00.00 спецификация
Головка пневматического патрона с зажимом детали пружинами И29.05.00.00 3d сборка
Головка пневматического патрона с зажимом детали пружинами И29.05.00.00 чертежи
Фланец переходный И00.05.00.01
Крестовина И00.05.00.02
Болт шарнирный И00.05.00.03
Кольцо упорное И00.05.00.04
Втулка задняя И00.05.00.05
Корпус И00.05.00.06
Втулка передняя И00.05.00.07
Пружина И00.05.00.08
Кольцо нажимное И00.05.00.09
Втулка И00.05.00.10
Головка пневматического патрона с зажимом детали пружинами СКАЧАТЬ
|
| |
| |
