Кондуктор для зенкерования отверстий И30.10.00.00 ЧЕРТЕЖ
engineerklubДата: Четверг, 15.05.2025, 10:13 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33552
Репутация: 0
Статус: Offline
Кондуктор для зенкерования отверстий И30.10.00.00 ЧЕРТЕЖ

Пневматическое приспособление, приведенное на чертеже, предназначено для закрепления детали-(втулки) и направления обрабатывающего инструмента (зенкера) при зенкерования отверстия диаметром 24 мм. Деталь устанавливают на планку 9 между двумя штифтами 19, которые направляют ее относительно оси зенкера. К отверстию Д в крышке 7 подводят сжатый воздух под давлением. Поршень 6 под давлением воздуха опускается вниз. Вместе с поршнем 6 опускаются и колонки 5, связанные с поперечиной 4. Прижим 3, закрепленный на поперечине 4, зажимает деталь. Кондукторная втулка 11, которая служит для направления инструмента, установлена на поперечине 4 и закреплена винтом 15. Для освобождения обрабатываемой детали воздух подводят к отверстию Е цилиндра 1. Поршень поднимается вверх. Вместе с ним поднимутся колонки 5 с поперечиной 4 и деталь освободится. Поршень 6 уплотнен в цилиндре 1 резиновым кольцом 17 круглого сечения. Колонки 5 уплотнены в крышке 7 резиновыми манжетами 18.

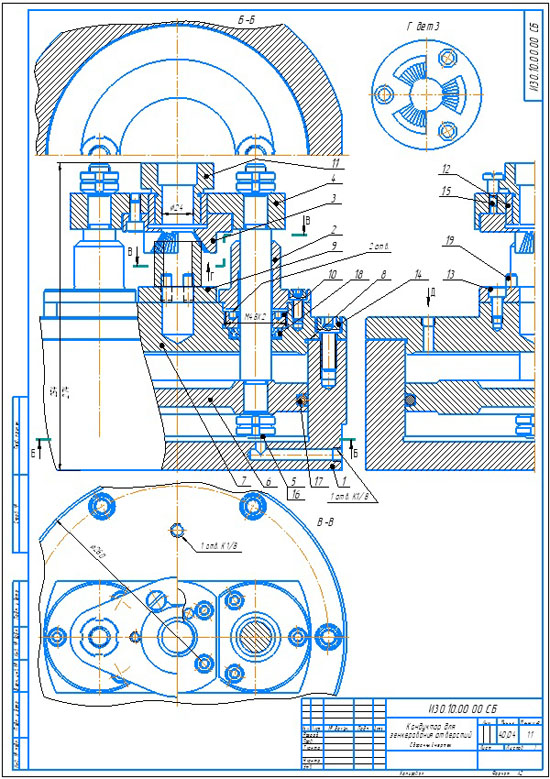

Кондуктор для зенкерования отверстий И30.10.00.00 СБ
Кондуктор для зенкерования отверстий И30.10.00.00 спецификация
Кондуктор для зенкерования отверстий И30.10.00.00 3d сборка
Кондуктор для зенкерования отверстий И30.10.00.00 чертежи
Цилиндр И00.10.00.01
Втулка направляющая И00.10.00.02
Прижим И00.10.00.03
Поперечина И00.10.00.04
Колонка И00.10.00.05
Поршень И00.10.00.06
Крышка И00.10.00.07
Прокладка И00.10.00.08
Планка И00.10.00.09
Гайка И00.10.00.10

Кондуктор для зенкерования отверстий И30.10.00.00 СКАЧАТЬ
