| Приспособление двухместное, пневматическое с эксцентриком И32.26.00.00 ЧЕРТЕЖ
Приспособление служит для одновременного закрепления двух деталей. Детали устанавливают на плоскость опоры 9 до упора в ее перегородку и установочные штифты 18. Приводом приспособления служит рычаг пневматической силовой головки, работающей от сжатого воздуха давлением. Рычаг силовой головки поднимается вверх, создавая усилие Р, действующее на эксцентрик 7, который опираясь на шток 10, поворачивается вокруг штифта 19 против часовой стрелки; при этом правый прихват 6 поворачивается в том же направлении вокруг штифта 20 зажимая установленную в приспособление правую деталь. Одновременно эксцентрик 7, упираясь в шток 10, передвигает его влево и через винт 14 передает усилие на левый прихват 8, который, поворачиваясь вокруг штифта 20 по часовой стрелке, зажимает левую деталь. Для освобождения деталей после обработки сжатый воздух подводят в другую полость пневматической силовой головки, и рычаг ее опускается вниз. Прихват 6, поворачиваясь по часовой стрелке, освобождает правую деталь. Прихват 8, поворачиваясь под действием пружины 13 против часовой стрелки, освобождает левую деталь. Регулирование величины поворота эксцентрика 7 осуществляется винтом 14 Приспособление крепится на столе станка четырьмя болтами М16.

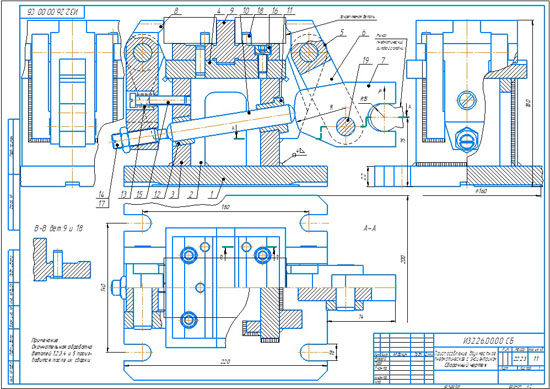

Приспособление двухместное, пневматическое с эксцентриком И32.26.00.00 Сб
Приспособление двухместное, пневматическое с эксцентриком И32.26.00.00 спецификация
Приспособление двухместное, пневматическое с эксцентриком И32.26.00.00 3d сборка
Приспособление двухместное, пневматическое с эксцентриком И32.26.00.00 чертежи
Основание в сборе И00.26.01.00 СБ
Основание И00.26.01.01
Боковина И00.26.01.02
Стенка И00.26.01.03
Плита И00.26.01.04
Кронштейн И00.26.01.05
Прихват правый И00.26.00.06
Эксцентрик И00.26.00.07
Прихват левый И00.26.00.08
Опора И00.26.00.09
Шток И00.26.00.10
Втулка правая И00.26.00.11
Втулка левая И00.26.00.12
Пружина И00.26.00.13
Приспособление двухместное, пневматическое с эксцентриком СКАЧАТЬ
|
| |
| |
