| Тиски пневматические И35.34.00.00 ЧЕРТЕЖ
Тиски служат для закрепления детали при ее обработке, например фрезеровании. Деталь устанавливают в цилиндрический вырез подвижной губы 15 и корпуса 1. Для закрепления детали, к отверстию Г подводят сжатый воздух под давлением. Воздух, поступая под мембрану 3, давит на нее, и диск 4 вместе со штоком 7 поднимается вверх. Шток 7 имеет вырез, в который входит головка рычага 10. При подъеме штока 7 рычаг 10 повернется по часовой стрелке, при этом, другая головка рычага 10 передвинет вал 11 в связанную с ним подвижную губу 15 вправо и деталь закрепится. Для освобождения детали после обработки воздух из-под мембраны 3 выпускают в атмосферу. Диск 4 под действием пружины 5 опустится вниз, рычаг 10 повернется против часовой стрелке, вал 11 и подвижная губа 15 переместится влево, освободив деталь. Тиски крепят к столу фрезерного станка четырьмя болтами М14.

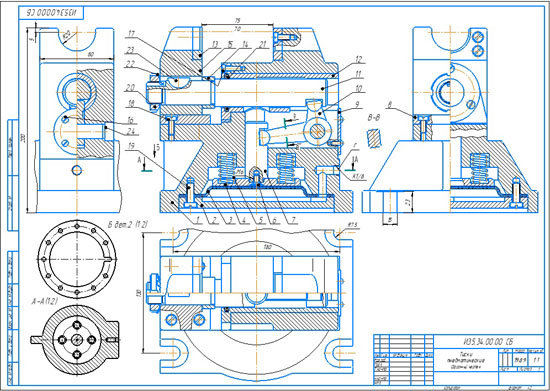

Тиски пневматические И35.34.00.00 СБ
Тиски пневматические И35.34.00.00 спецификация
Тиски пневматические И35.34.00.00 3d сборка
Тиски пневматические И35.34.00.00 чертежи
Корпус И00.34.00.01
Крышка И00.34.00.02
Мембрана И00.34.00.03
Диск И00.34.00.04
Пружина И00.34.00.05
Винт И00.34.00.06
Шток И00.34.00.07
Планка И00.34.00.08
Крышка И00.34.00.09
Рычаг И00.34.00.10
Вал И00.34.00.11
Втулка И00.34.00.12
Нагубник И00.34.00.13
Кольцо И00.34.00.14
Губа подвижная И00.34.00.15
