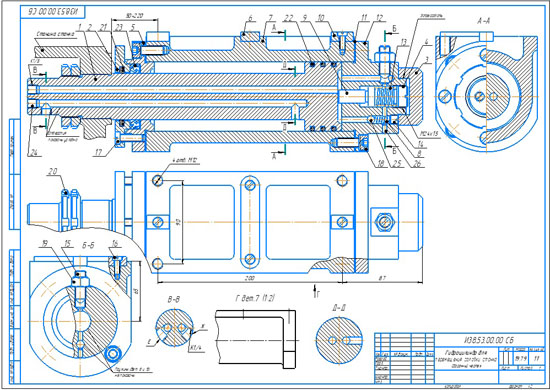

| Гидроцилиндр для перемещения головки станка И38.53.00.00 ЧЕРТЕЖ
Гидроцилиндр предназначен для перемещения головки расточного станка с инструментом к вращающейся обрабатываемой детали. Головка перемешается к изделию с двумя скоростями — быстрая и рабочая подачи, а отводится от изделия только с одной скоростью — быстро. Скорость и направление движения изменяются автоматически при помощи электросоленоидного управления (на чертеже не показано). Шток-поршень 1 закреплен в станине станка неподвижно. Под давлением масла вправо перемешаются крышка 12, цилиндр 7 и головка станка, соединенная с цилиндром 7 четырьмя винтами М12. Для подачи головки станка к изделию (на чертеже — вправо) масло под давлением подают к правой стороне шток-поршня 1 через отверстие Е. Цилиндр перемещается быстро, так как масло из него перетекает свободно в масляный резервуар. При включении электромагнитного клапана, который частично перекрывает спускное отверстие для масла, цилиндр движется медленнее (рабочая подача). Когда цилиндр 7 переместится в крайнее правое положение до упора, произойдет переключение направления подачи масла; оно попадает через отверстие Ж в шток-поршне 1 к левой стороне поршня. Головка станка быстро отходит от детали. Для предотвращения возможного удара при соприкосновении шток-поршня 1 с крышкой 12 предусмотрено демпферное устройство. При подходе крышки 12 к шток-поршню 1 последний сначала упирается в плунжер 9. Затем плунжер перемешается вправо и масло, находящееся в крышке 12, начинает перетекать в цилиндр. Величину перепускного отверстия можно регулировать установочным винтом 15 и тем самым создавать различное сопротивление движению плунжера 9 и крышки. При движении цилиндра 7 вправо плунжер 9 под действием пружины 13 перемещается влево и масло заполняет пространство в крышке 12 через перепускное отверстие и шарик 25. Поршень уплотнен в цилиндре тремя резиновыми кольцами 22 круглого сечения, а шток-поршень 1 в крышке 5 — резиновой V-образной манжетой 23 и войлочным кольцом 21.
Гидроцилиндр для перемещения головки станка И38.53.00.00 Сб
Гидроцилиндр для перемещения головки станка И38.53.00.00 спецификация
Гидроцилиндр для перемещения головки станка И38.53.00.00 3d сборка
Гидроцилиндр для перемещения головки станка И38.53.00.00 чертежи
Шток-поршень И00.53.00.01
Кольцо прижимное И00.53.00.02
Упор И00.53.00.03
Пробка И00.53.00.04
Крышка И00.53.00.05
Планка И00.53.00.06
Цилиндр И00.53.00.07
Пружина И00.53.00.08
Плунжер И00.53.00.09
Сухарь И00.53.00.10
Прокладка И00.53.00.11
Крышка И00.53.00.12
Пружина И00.53.00.13
