| Редуктор червячный продольной подачи И39.54.00.00 ЧЕРТЕЖ
Редукторы служат для уменьшения угловой скорости (соответственно увеличения крутящего момента) при передаче мощности от двигателя к рабочей машине. Червячная передача относится к категории зубчато-винтовых передач, у которых геометрические оси ведущего и ведомого валов перекрещиваются, червячная передача состоит из однозаходного червяка с трапецеидальной резьбой, выполненного заодно с валом 3, и червячного колеса 2. Передаточное число червячной передачи. i = z2/z1 = 48/1 = 48 где z2 число зубьев червячного колеса; z1 число заходов червяка. Редуктор, изображенный на чертеже, является частью привода к механизму продольной подачи станка. Вал червяка 3 приводится во вращение шкивом 20 трехручьевого профиля с канавками разного диаметра. Это позволяет изменять скорость вращения шкива 20. Ведомый элемент редуктора — ходовой винт 15 — осуществляет продольную подачу — медленное перемещение съемных блоков, на которые прикрепляют обрабатываемые детали. Ходовой винт 15 вращается в одну сторону. Блоки с деталями устанавливают на направляющие станка и сцепляют с ходовым винтом 15. После обработки деталей блоки снимают, меняют обработанные детали на необработанные и опять устанавливают на станок в т. д. Так как ходовой винт вращается только в одну сторону, то осевое усилие на нем (реакция) действует в одном, направлении и воспринимается упорным шарикоподшипником 31. В редукторе предусмотрен механизм, позволяющий останавливать движение ходового винта 15 ври вращающемся шкиве 20. Червячное колесо 2 установлено на ходовом винте 15 свободно. Вращение с колеса на ходовой винт передается при соединении зубьев торцовой муфты 18 с зубьями на торце ступицы 9 колеса. Соединение зубьев производят рукояткой 14, жестко связанной с осью 13 и муфтой 18 штифтами 36 и 37 Шарик 33 под действием пружины 12 фиксирует положения оси 13 и зубчатой муфты 18. Червячное зацепление регулируют подбором толщины кольца 8 и распорной втулки 17. добиваясь совпадения оси червяка с осью симметрии червячного колеса. Червячная передача смонтирована в корпусе 1, который крепят к кронштейну станка четырьмя болтами М12 и фиксируют двумя штифтами 10 мм.

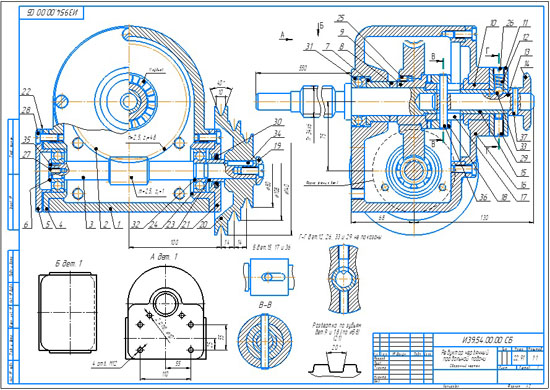

Редуктор червячный продольной подачи И39.54.00.00 Сб
Редуктор червячный продольной подачи И39.54.00.00 спецификация
Редуктор червячный продольной подачи И39.54.00.00 3d сборка
Редуктор червячный продольной подачи И39.54.00.00 чертежи
Корпус И00.54.00.01
Червячное колесо И00.54.00.02
Вал червяка И00.54.00.03
Корпус подшипника И00.54.00.04
Крышка левая И00.54.00.05
Шайба И00.54.00.06
Подшипник И00.54.00.07
Кольцо регулировочное И00.54.00.08
Ступица колеса И00.54.00.09
Подшипник И00.54.00.10
Шайба стопорная И00.54.00.11
Пружина И00.54.00.12
Ось муфты И00.54.00.13
Рукоятка И00.54.00.14
Винт ходовой И00.54.00.15
Крышка корпуса И00.54.00.16
Втулка распорная И00.54.00.17
Муфта зубчатая И00.54.00.18
Шайба И00.54.00.19
Шкив И00.54.00.20
Крышка правая И00.54.00.21
Прокладка И00.54.00.22
Кольцо распорное И00.54.00.23
Стакан подшипника И00.54.00.24
