Штамп для гибки И40.55.00.00 ЧЕРТЕЖ
engineerklubДата: Понедельник, 09.06.2025, 16:25 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33545
Репутация: 0
Статус: Offline
Штамп для гибки И40.55.00.00 ЧЕРТЕЖ

Штамп предназначен для загибки конца рычага по радиусу. Нижнюю плиту 1 штампа устанавливают на столе пресса и прижимают к нему прихватами. Верхнюю плиту 6 закрепляют на ползуне пресса при помощи хвостовика. Для направления верхней плиты 6 относительно нижней плиты 1 установлены две колонки 10. Нижняя часть колонки запрессована в плиту 1, а верхняя может свободно перемещаться во втулке 9, запрессованном в плиту 6. Деталь устанавливают на фиксатор 3 и направляющий штифт 11. При опускания пуансона 5 вниз фиксатор 3 вместе с деталью также опускается. Правый конец пуансона, прижимая деталь к матрице 4, загибает ее. При подъеме пуансона вверх фиксатор 3 под действием пружины 2 поднимает готовую деталь вверх, чем облегчает съем ее со штампа.

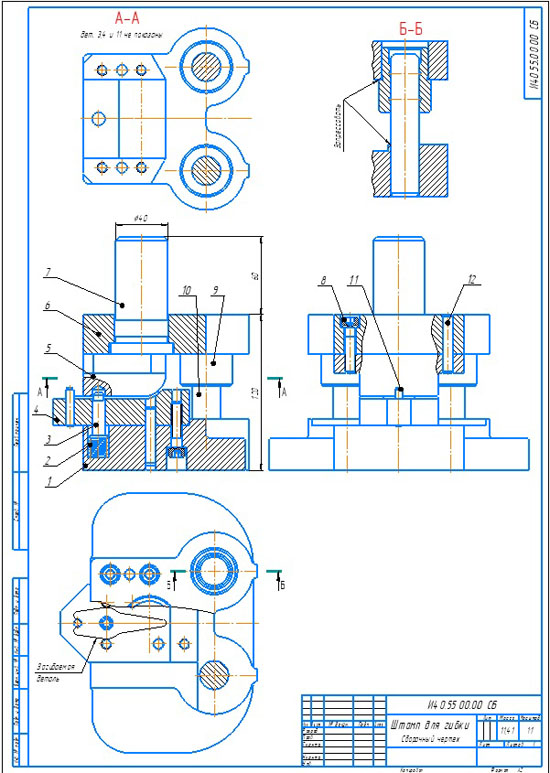

Штамп для гибки И40.55.00.00 Сб
Штамп для гибки И40.55.00.00 спецификация
Штамп для гибки И40.55.00.00 3d сборка
Штамп для гибки И40.55.00.00 чертежи
Плита нижняя И00.55.00.01
Пружина И00.55.00.02
Фиксатор И00.55.00.03
Матрица И00.55.00.04
Пуансон И00.55.00.05
Плита верхняя И00.55.00.06
Хвостовик И00.55.00.07

Штамп для гибки И40.55.00.00 СКАЧАТЬ
