Бабка передняя настольного токарного станка И43.73.00.00
engineerklubДата: Вторник, 17.06.2025, 11:48 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33552
Репутация: 0
Статус: Offline
Бабка передняя настольного токарного станка И43.73.00.00 ЧЕРТЕЖ

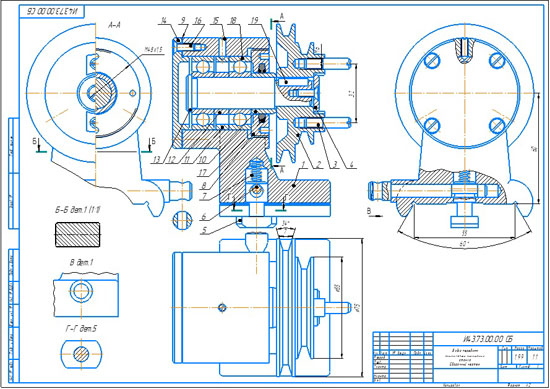

Передняя бабка настольного токарного станка, предназначена для передачи вращения от двигателя к обрабатываемой детали. Вращение передается на двухручьевой шкив 2 клиноременной передачей. Вращение от шкива 2 к обрабатываемой детали передают два поводка 3. Шкив 2 соединен с осью 13 шпонкой 19 и прикреплен к оси винтом 16. Ось 13 вращается в двух шариковых подшипниках 18, один из которых (правый) закреплен в корпусе 1 упорным кольцом 11 с винтами 15 и гайкой 8. Подшипники 18 сматываются густой смазкой, закладываемой внутрь корпуса 1. Кольцо 17 предохраняет вытекание смазки из корпуса и защищает подшипники 18 от попадания в них пыли и грязи. Переднюю бабку устанавливают на направляющих станка и фиксируют на них эксцентриковым зажимом, затем поворотом эксцентрика 6 закрепляют.

Бабка передняя настольного токарного станка И43.73.00.00 Сб
Бабка передняя настольного токарного станка И43.73.00.00 спецификация
Бабка передняя настольного токарного станка И43.73.00.00 3d сборка
Бабка передняя настольного токарного станка И43.73.00.00 чертежи
Корпус И00.73.00.01
Шкив И00.73.00.02
Поводок И00.73.00.03
Шайба И00.73.00.04
Прижим И00.73.00.05
Эксцентрик И00.73.00.06
Пружина И00.73.00.07
Гайка И00.73.00.08
Прокладка И00.73.00.09
Втулка И00.73.00.10
Кольцо упорное И00.73.00.11
Втулка распорная И00.73.00.12
Ось И00.73.00.13
Крышка И00.73.00.14
