Штамп совмещенной вырубки И44.74.00.00 ЧЕРТЕЖ
engineerklubДата: Четверг, Сегодня, 08:00 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33545
Репутация: 0
Статус: Offline
Штамп совмещенной вырубки И44.74.00.00 ЧЕРТЕЖ

Штамп предназначен для вырубки детали и отверстия в ней. Нижнюю плиту 1 крепят к столу двумя болтами М18. Верхняя плита 9 соединена при помощи хвостовика 10 с ползуном пресса. Дли направления верхней плиты 9 относительно нижней 1 предусмотрены две колонки 20. Нижний часть колонки 20 запрессована и плиту 1, а верхняя может свободно перемещаться во втулке 19, запрессованной и верхнюю плиту 9. Детали вырубают из стальной ленты, которую кладут на съемник и одной стороной прижимают к двум ограничителям 4. Затем ленту, передвигают до упора ее в третий ограничитель 4. После этого опускают верхнюю плиту 9. Сначала матрица 11 и пуансон 8 нажимают на ленту. Буфер 2 деформируется, съемник 3 опускается. При этом пуансон совместно с пуансон-матрицей 5 вырубает в ленте круглое отверстие. Вырубленный кусочек металла падает вниз через отверстие такого же размера в пуансон-матрице 5. Затем вырубают деталь пуансон-матрицей 5 И матрицей 11. Вырубленная деталь оказывается внутри матрицы 11. Ее удаление оттуда происходит при ходе ползуна вверх, когда толкатель 15 наталкивается на упор и опускается вниз. Вместе с ним вниз опускается траверса 13, штифты 22 и выталкиватель 6, который и выталкивает вырубленные детали из матрицы 11.

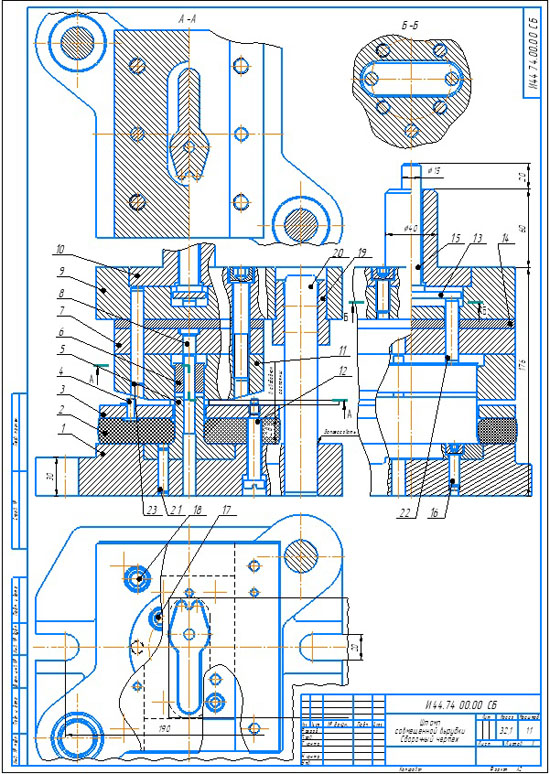

Штамп совмещенной вырубки И44.74.00.00 Сб
Штамп совмещенной вырубки И44.74.00.00 спецификация
Штамп совмещенной вырубки И44.74.00.00 3d сборка
Штамп совмещенной вырубки И44.74.00.00 чертежи
Плита нижняя И00.74.00.01
Буфер И00.74.00.02
Съемник И00.74.00.03
Ограничитель И00.74.00.04
Пуансон-матрица И00.74.00.05
Выталкиватель И00.74.00.06
Пуансонодержатель И00.74.00.07
Пуансон И00.74.00.08
Плита верхняя И00.74.00.09
Хвостовик И00.74.00.10
Матрица И00.74.00.11
Винт И00.74.00.12
Траверса И00.74.00.13
Прокладка И00.74.00.14
Толкатель И00.74.00.15

Штамп совмещенной вырубки И44.74.00.00 СКАЧАТЬ
