| Штамп для вырубки И45.81.00.00 ЧЕРТЕЖ
Штамп предназначен для вырубки деталей П-образной формы из стальной ленты. Вырубку деталей производят двумя основными частями штампа — матрицей и пуансоном. Лист металла кладут на матрицу 2 с отверстием, форма и размеры которого соответствуют форме и размерам вырубаемой детали. Вырубка производится пуансоном 4, закрепленным в пуансонодержателе 5. Сечение нижнего конца пуансона также имеет форму и размеры вырубаемой детали. Нижняя плата 1 штампа закреплена на столе пресса. Верхняя плита 7 соединена при помощи хвостовика 8 с ползуном пресса. Для направления верхней плиты 7 относительно нижней служат две колонки 14. Нижняя часть каждой колонки запрессована в нижнюю плиту 1, а верхняя может свободно перемещаться во втулке 13, запрессованной в верхнюю плиту 7. Вырубка должна происходить таким образом, чтобы отход материала был бы минимальным. Соответствующий раскрой материала обеспечивается специальными упорами. В начале вырубки ленту вставляют в отверстие съемника 3, предварительно нажав на упор 10. Лист доходит до упора, и в этом положении вырубается первая деталь. Затем упор 10 под действием пружины 9 отходит назад и лист продвигают дальше до упора в штифт 15. После вырубки второй детали лист, приподняв (чтобы не мешал штифт 15), продвигают еще дальше и устанавливают вырубленным отверстием на штифт 15. Дальнейшая вырубка идет таким же образом. После вырубки деталь через отверстие матрицы падает вниз. Съем листа с пуансона производится съемником 3 при движении пуансона вверх.

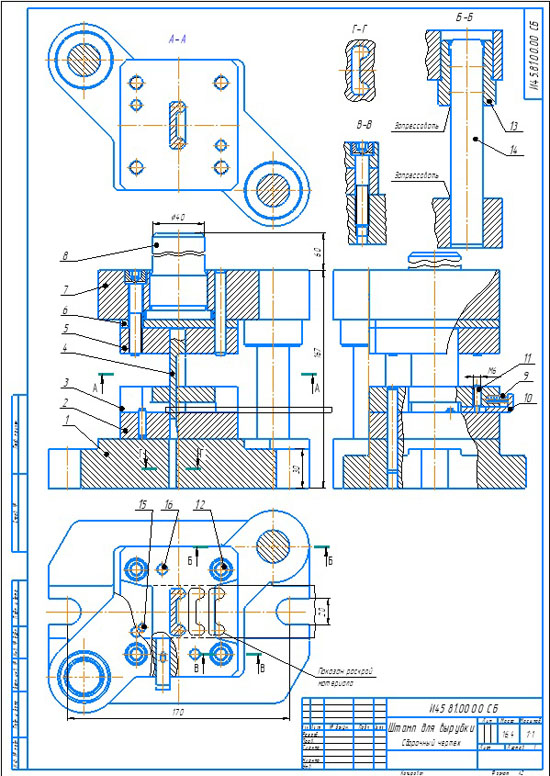

Штамп для вырубки И45.81.00.00 Сб
Штамп для вырубки И45.81.00.00 спецификация
Штамп для вырубки И45.81.00.00 3d сборка
Штамп для вырубки И45.81.00.00 чертежи
Плита нижняя И00.81.00.01
Матрица И00.81.00.02
Съемник И00.81.00.03
Пуансон И00.81.00.04
Пуансонодержатель И00.81.00.05
Прокладка И00.81.00.06
Плита верхняя И00.81.00.07
Хвостовик И00.81.00.08
Пружина И00.81.00.09
Упор И00.81.00.10
Винт установочный И00.81.00.11
Штамп для вырубки И45.81.00.00 СКАЧАТЬ
|
| |
| |
