Головка двухшпиндельная для сверления и развертывания И50.98
engineerklubДата: Четверг, 26.06.2025, 17:33 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33876
Репутация: 0
Статус: Offline
Головка двухшпиндельная для сверления и развертывания И50.98.00.00 ЧЕРТЕЖ

Головка предназначена для выполнения двух операций - сверления и развертывания одновременно двух отверстий с межосевым расстоянием 54 мм. Головку крепят к фланцу шпинделя вертикально-сверлильного станка пятью болтами М16. Привод осуществляется сцеплением срезанного конца вала ведущей шестерни 4 с пазом шпинделя станка. Вращение с ведущей шестерни 4 передается на рабочие шпиндели 14 через промежуточные шестерни 10 и ведомые шестерни 6. Для осуществления подачи головку опускают вниз, к детали. Положение головки относительно обрабатываемых отверстий фиксируется направляющей станка, по которой перемещается головка. Инструмент закрепляют в шпинделе 14. Ведущая шестерня 4 установлена на шариковых подшипниках 20 и 21, а шпиндель 14 - на шариковом 22 и роликовом коническом 19 подшипниках. Все трущиеся детали и подшипники смазываются густой смазкой, которую закладывают внутрь головки. Сальниковое кольцо 18 предохраняет вытекание смазки и предотвращает попадание грязи и пыли внутрь головки.

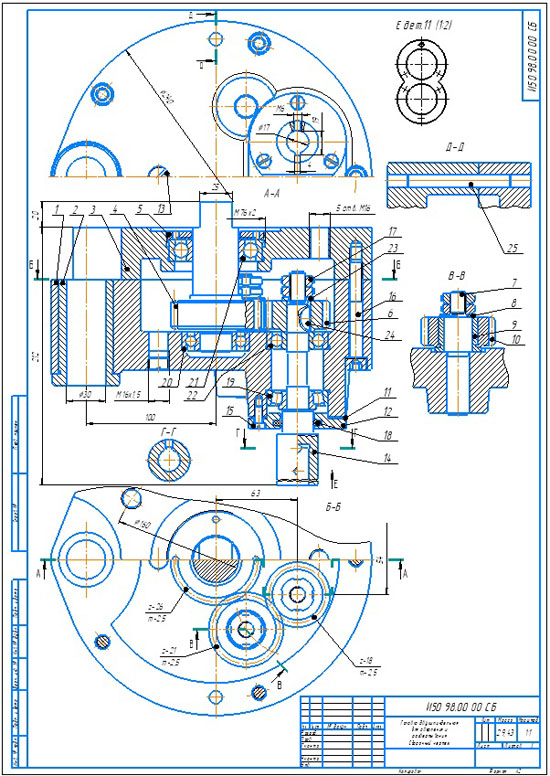

Головка двухшпиндельная для сверления и развертывания И50.98.00.00 Сб
Головка двухшпиндельная для сверления и развертывания И50.98.00.00 спецификация
Головка двухшпиндельная для сверления и развертывания И50.98.00.00 3d сборка
Головка двухшпиндельная для сверления и развертывания И50.98.00.00 чертежи
Корпус И00.98.00.01
Втулка И00.98.00.02
Крышка И00.98.00.03
Шестерня ведущая И00.98.00.04
Гайка стопорная И00.98.00.05
Шестерня ведомая И00.98.00.06
Ось И00.98.00.07
Шайба И00.98.00.08
Втулка шестерни И00.98.00.09
Шестерня промежуточная И00.98.00.10
Прокладка И00.98.00.11
Крышка шпинделя И00.98.00.12
Пробка И00.98.00.13
Шпиндель И00.98.00.14

Головка двухшпиндельная для сверления и развертывания СКАЧАТЬ
