Отводка сцепной муфты И54.15.00.00 ЧЕРТЕЖ

Муфты служат для соединения и разъединения валов трансмиссиях. Включение муфты производят отводкой.
Отводка, изображенная на чертеже, имеет привод от рычажного механизма.
Фланец Ф отводки установлен на валу муфты и может скользить по нему вдоль оси. Для выключения муфты нужно передвинуть фланец Ф отводки вправо. Для передвижения отводки служит разъёмный хомут, который состоит из двух половин 4 и 5, скреплённых болтами 10. Хомут охватывает фланец Ф отводки. Вилка 3 установлена на валу на сегментной шпонке 17 и стянута болтом 11. Вилка лапками захватывает пальцы хомута и при повороте вала 1 передвигает его. На правом конце вала укреплён наружный рычаг 2, необходимый для поворота вала с помощью тяги (на чертеже не показана). Для смазки трущихся поверхностей фланца Ф отводки и хомута служит чашка 9, в которую периодически наливают масло.

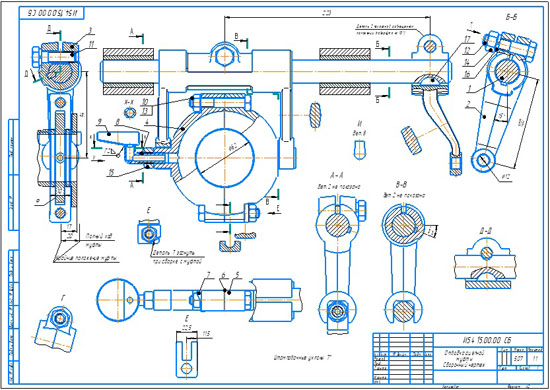

Отводка сцепной муфты И54.15.00.00 сб
Отводка сцепной муфты И54.15.00.00 спецификация
Отводка сцепной муфты И54.15.00.00 3d сборка
Отводка сцепной муфты И54.15.00.00 чертежи
Штуцер в сборе И00.15.01.00 сб
Вал вилки И00.15.00.01
Рычаг наружный И00.15.00.02
Вилка И00.15.00.03
Хомут муфты правый И00.15.00.04
Хомут муфты левый И00.15.00.05
Прокладка хомута И00.15.00.06
Шайба замковая И00.15.00.07
Штуцер И00.15.01.08
Чашка И00.15.01.09

Отводка сцепной муфты И54.15.00.00 СКАЧАТЬ
