Приспособление для проверки биения торца блока шестерен И55. (Чертежи)

Приспособление для проверки биения торца блока шестерен И55.

engineerklub

Дата: Пятница, 11.07.2025, 08:31 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34234

Репутация: 0

Статус: Offline

Приспособление для проверки биения торца блока шестерен И55.16.00.00 ЧЕРТЕЖ

Отсутствие биения торца шестерен имеет большое значение для нормальной работы шестерен коробки передач автомобиля. Проверку биения торца детали производят непосредственно на станке при обработке (шлифовке). Во время обработки торца приспособление отведено рукояткой 12 от детали в сторону и зафиксировано в этом положении фиксатором-шариком 33 и пружиной 11. После отхода инструмента от детали к ней подводят наконечник 7 приспособления. Деталь поворачивают, наконечник скользит по торцу детали и индикатор показывает величину соответствующего отклонения. Чтобы избежать удара наконечника 7 об измеряемую деталь при его подведении к этой детали, сначала поворачивают ручкой 18 кулачок 9, отодвигая наконечник 7 от плоскости торца детали, а затем рукояткой 12 поворачивают приспособление вместе с рычагом 6 на 60° против часовой стрелки. Смазка к трущимся поверхностям вала 3 подается пресс-масленкой через отверстие Е. Пресс-масленка на чертеже не показана. Кронштейн 1, на котором смонтировано все приспособление, крепят к станине станка четырьмя винтами М12.

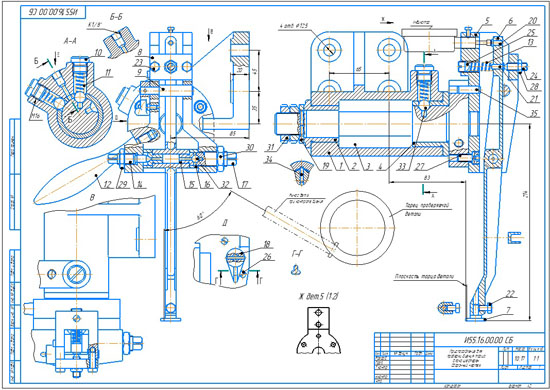

Приспособление для проверки биения торца блока шестерен И55.16.00.00 СБ
Приспособление для проверки биения торца блока шестерен И55.16.00.00 спецификация
Приспособление для проверки биения торца блока шестерен И55.16.00.00 3d сборка
Приспособление для проверки биения торца блока шестерен И55.16.00.00 чертежи
Кронштейн И00.16.00.01
Втулка И00.16.00.02
Вал И00.16.00.03
Втулка И00.16.00.04
Корпус И00.16.00.05
Рычаг И00.16.00.06
Наконечник И00.16.00.07
Планка И00.16.00.08
Кулачок И00.16.00.09
Пробка И00.16.00.10
Пружина И00.16.00.11
Рукоятка И00.16.00.12
Пружина И00.16.00.13
Центр И00.16.00.14
Втулка И00.16.00.15
Кольцо И00.16.00.16
Винт И00.16.00.17
Ручка И00.16.00.18
Кольцо И00.16.00.19
Упор индикатора И00.16.00.20
Упор И00.16.00.21

Приспособление для проверки биения торца блока шестерен СКАЧАТЬ
