| Маслораспылитель двойного распыления И56.56.00.00 ЧЕРТЕЖ
Для нормальной работы пневматических приводов и приспособлении воздух, подводимый к ним от компрессорной станции, должен быть снабжен тонкораспыленным маслом. Это необходимо для уменьшения сил трения между стенками цилиндра (или штока) и уплотнениями, а также для предохранения деталей пневматических приводов от коррозии. В маслораспылитель сжатый воздух под давлением 39*10^4 н/м^2 (4 кГ/см^2) подводится к отверстию Г. Попав в маслораспылитель, воздушный поток разделяется: одна часть (основная) направляется к выходному отверстию Д (через щели К), а другая проходит через отверстие Е. Когда дроссель 9 полностью открыт, давление в стакане 5 (полость И) и в колпачке 3 (полость М) одинаково. Масло в стакане 5 не расходуется. При дросселировании давление в полости М становится меньше, чем в полости И и масло, отжимая шарик 19, поднимается по трубкам 13 и 12 в полость М. Из трубки 12 масло попадает в распылитель 6, где и распыляется в потоке сжатого воздуха, поступающего через отверстие Е. Вследствие местного понижения давления в зоне Ж, частицы масла вместе с потоком воздуха проходят через отверстие Л к выходному отверстию Д. Попадая в основной поток воздуха, масло подвергается вторичному распылению. При полностью закрытом дросселе 9 разность давлений в полостях М и И максимальна, а следовательно, и расход масла будет наибольшим. Шарик 19 препятствует понижению уровня масла в трубках 12 и 13 при отсутствии расхода воздуха через маслораспылитель. Поэтому каплепадение начинается сразу после возобновления расхода воздуха через маслораспылитель. Масло заливают в стакан 5 через отверстие в корпусе 1 (на чертеже закрыто пробкой 11) до определенного уровня.

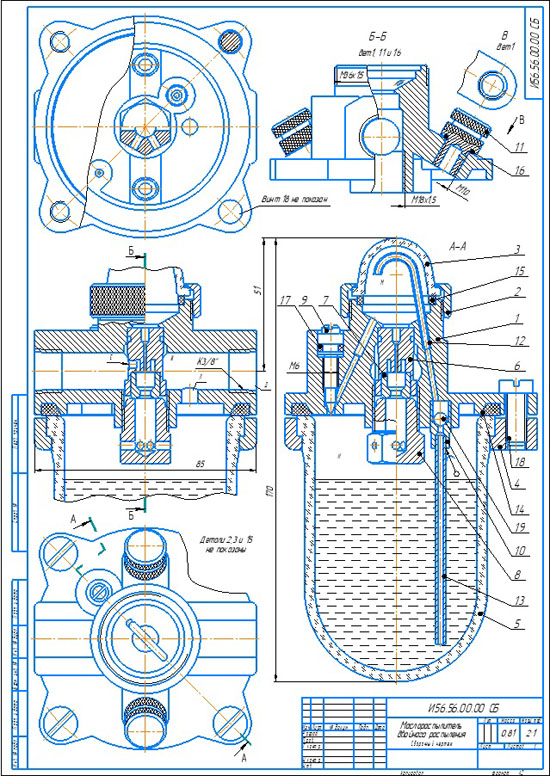

Маслораспылитель двойного распыления И56.56.00.00 СБ
Маслораспылитель двойного распыления И56.56.00.00 спецификация
Маслораспылитель двойного распыления И56.56.00.00 3d сборка
Маслораспылитель двойного распыления И56.56.00.00 чертежи
Пробка в сборе И00.56.01.00 сб
Корпус И00.56.00.01
Гайка накидная И00.56.00.02
Колпачок И00.56.00.03
Прижим И00.56.00.04
Стакан И00.56.00.05
Распылитель И00.56.00.06
Пробка И00.56.00.07
Штуцер И00.56.00.08
Дроссель И00.56.00.09
Втулка И00.56.01.10
Пробка И00.56.00.11
Трубка верхняя И00.56.00.12
Трубка нижняя И00.56.01.13
Кольцо стакана И00.56.00.14
Кольцо колпачка И00.56.00.15
Кольцо пробки И00.56.00.16
Кольцо дросселя И00.56.00.17
Маслораспылитель двойного распыления И56.56.00.00 СКАЧАТЬ
|
| |
| |
