Приспособление для проверки торца сателлита И59.59.00.00 ЧЕРТЕЖ

Приспособление предназначено для проверки биения торца сателлита, представляющего собой часть шаровой поверхности. Так как при работе дифференциала автомобиля на сателлит действует большое осевое усилие, то обработка шаровой поверхности должна быть очень точной. Биение торца сателлита не должно превышать определенной величины. Для установки сателлита на кулачки приспособления необходимо повернуть рукоятку 13 по часовой стрелке. Тяга 7 передвинется вправо и рожковая мембрана 2 выгнется в сторону планшайбы 3. Деформация мембраны вызовет смещение рожков совместно с кулачками 1 по направлению к оси приспособления (рис. 1) и диаметр кулачков (28 мм) уменьшится. При таком положении кулачков на них устанавливают сателлит. Для закрепления сателлита рукоятку 13 поворачивают против часовой стрелки. При этом тяга 7 передвинется влево, мембрана 2 выпрямится, кулачки разойдутся и закрепят сателлит. Биение торца сателлита проверяют индикатором, поворачивая сателлит вокруг его оси ручкой 10.

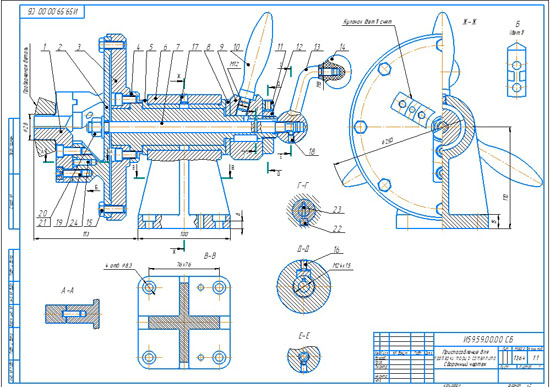

Приспособление для проверки торца сателлита И59.59.00.00 СБ
Приспособление для проверки торца сателлита И59.59.00.00 спецификация
Приспособление для проверки торца сателлита И59.59.00.00 3d сборка
Приспособление для проверки торца сателлита И59.59.00.00 чертежи
Кулачок И00.59.00.01
Мембрана рожковая И00.59.00.02
Планшайба И00.59.00.03
Шпиндель И00.59.00.04
Втулка И00.59.00.05
Стойка И00.59.00.06
Тяга И00.59.00.07
Шайба И00.59.00.08
Кольцо И00.59.00.09
Ручка И00.59.00.10
Гайка И00.59.00.11
Сухарь И00.59.00.12
Рукоятка И00.59.00.13
Головка И00.59.00.14
