| Головка для хонингования цилиндра Ф86 И60.60.00.00 ЧЕРТЕЖ
Хонинговальная головка предназначена для окончательной обработки цилиндров двигателей внутреннего сгорания. Она состоит из оправки и головки с закрепленными на ней абразивными брусками, головка совершает в обрабатываемом отверстии возвратно-поступательное и вращательное движения; в это время абразивные бруски (камни 19) снимают
очень тонкий слой металла.
Корпус 1 оправки заканчивается коническим хвостовиком (конус Морзе 5), который вставляют в отверстие шпинделя станка.
Корпус 17 головки подвешен к корпусу оправки на шарнире 15, на концах которого выполнены сферические выступы, позволяющие корпусу 17 самоустанавливаться по оси обрабатываемого цилиндра. Две пары винтов 14, ввинченных в шаровые выступы шарнира 15, передают вращение с, корпуса 1 оправки на корпус 17 головки. Шаровые выступы шарнира 15 фиксируются в обойме 2 и в корпусе 17 головки втулками-сухарями 13 и крепятся накидными гайками 11 с контргайками 10.
Абразивные бруски (камни 19) закреплены в канавках камнедержателей 18. Камнедержатели 18 установлены в корпусе 17 и постоянно прижаты к центру головки стяжными пружинами 23.
Для изменения во время обработки диаметра хонингования предусмотрен специальный механизм, расположенный внутри головки. Камни 19 раздвигаются при сближении верхнего 20 и нижнего 22 конусов: конусы раздвигают выступы камнедержателей 18 вместе с камнями 19 и увеличивают диаметр хонингования.
Конуса сближаются при ввинчивании регулировочного винта 16 в нижний конус 22.
Винт 16 вращают муфтой 3, установленной на обойме 2. На муфте нанесены деления для определения величины изменения диаметра хонингования. Вращение от муфты 3 передается через промежуточные шестерни 5, б и 7 на центральную 4, в которой выполнено осевое отверстие квадратной формы. В это отверстие вставлен верхний конец (тоже квадратного сечения) стержня 9, вследствие чего вращение с шестерни 4 передается на стержень 9 при их свободном относительном осевом перемещении. Нижний конец стержня 9 соединен с регулировочным винтом 16 штифтом 28.

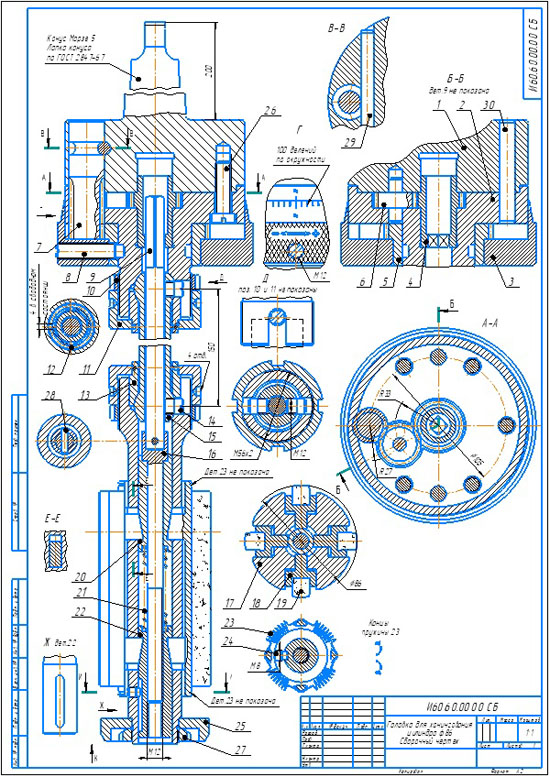

Головка для хонингования цилиндра Ф86 И60.60.00.00 сб
Головка для хонингования цилиндра Ф86 И60.60.00.00 спецификация
Головка для хонингования цилиндра Ф86 И60.60.00.00 3d сборка
Головка для хонингования цилиндра Ф86 И60.60.00.00 чертежи
Корпус оправки И00.60.00.01
Обойма И00.60.00.02
Муфта И00.60.00.03
Шестерня z=24 m=1.5 И00.60.00.04
Шестерня z=54 m=1.5 И00.60.00.05
Шестерня z=20 m=1.5 И00.60.00.06
Шестерня z=16 m=1.5 И00.60.00.07
Винт И00.60.00.08
Стержень И00.60.00.09
Контргайка И00.60.00.10
Гайка накидная И00.60.00.11
Кольцо замковое И00.60.00.12
Втулка-сухарь И00.60.00.13
Винт И00.60.00.14
Шарнир И00.60.00.15
Винт регулировочный И00.60.00.16
Корпус головки И00.60.00.17
Камнедержатель И00.60.00.18
Камень И00.60.00.19
Конус верхний И00.60.00.20
Пружина И00.60.00.21
Конус нижний И00.60.00.22
Пружина И00.60.00.23
Винт И00.60.00.24
Шайба направляющая И00.60.00.25
