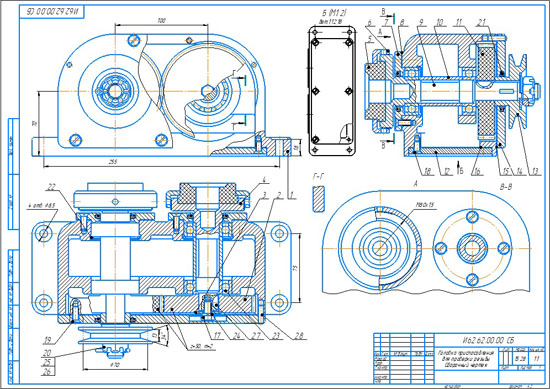

Головка приспособления для проверки резьбы И62.62.00.00 ЧЕРТЕЖ

Головка приспособления предназначена для проверки резьбы в соединении, например гайки с болтом. Для этого гайку слегка навинчивают на болт и приставляют ее к одному из колец 5 приспособления. Под действием трения гайка навинчивается на болт. Другое кольцо 5, которое вращается в обратном направлении, используется для свинчивания гайки с болта. Головка приспособления получает вращение от электродвигателя через клиноременную передачу. Для создания плавной, бесшумной работы ведущая шестерня 11 выполнена из текстолита. Корпус головки крепят на общую раму с электродвигателем четырьмя болтами М8.

Головка приспособления для проверки резьбы И62.62.00.00 СБ
Головка приспособления для проверки резьбы И62.62.00.00 спецификация
Головка приспособления для проверки резьбы И62.62.00.00 3d сборка
Головка приспособления для проверки резьбы И62.62.00.00 чертежи
Корпус И00.62.00.01
Шестерня ведомая И00.62.00.02
Шайба И00.62.00.03
Шпиндель ведомый И00.62.00.04
Кольцо И00.62.00.05
Гайка И00.62.00.06
Крышка И00.62.00.07
Прокладка И00.62.00.08
Шпиндель ведущий И00.62.00.09
Втулка распорная И00.62.00.10
Шестерня ведущая И00.62.00.11
Поддон И00.62.00.12
Шкив И00.62.00.13
Крышка И00.62.00.14
Прокладка И00.62.00.15
Прокладка И00.62.00.16
