Вариант 13 Зажим Г-образный (Чертежи)

Вариант 13 Зажим Г-образный

engineerklub

Дата: Среда, 08.05.2019, 07:46 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34015

Репутация: 0

Статус: Offline

Вариант 13. Зажим Г-образный скачать
Вариант 13. Зажим Г-образный чертежи
Зажим Г-образный скачать
Зажим Г-образный чертежи

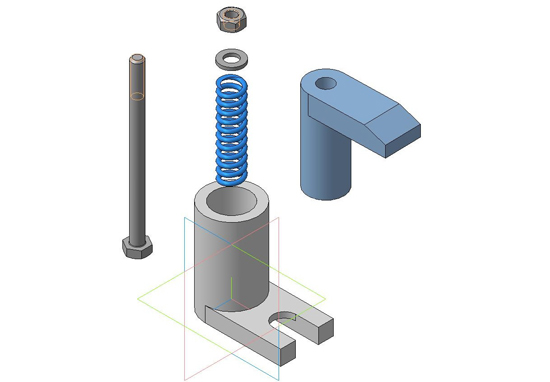

Приспособление, применяемое при сборочных работах в сборочном цехе. В стакан 1 входит Г-образный прихват 2. Сквозь них продет длинный болт 4, на который навинчена сверху гайка 5 и подложена под нее шайба 6. Зажим подводят к детали или несколькими деталям и закрепляют между выступами стакана и прихвата. Чтобы снять зажим, достаточно немного повернуть гайку и тогда пружина 3 сразу же раздвинет сжимающие детали.
Стакан 1 выполнен из стали 9ХВГ ГОСТ 5950-2000, прихват 2 –
из стали 40Х ГОСТ 4543-71, пружина 3 – из стали 08 ГОСТ 1050-88. В сборочную единицу входят стандартные изделия:
– болт М6-8g x 85 ГОСТ 15589-70;
– гайка М6-6H ГОСТ 5915-70;
– шайба C.6.37 ГОСТ 11371-78.

Вариант 13. Зажим Г-образный
Зажим Г-образный чертежи

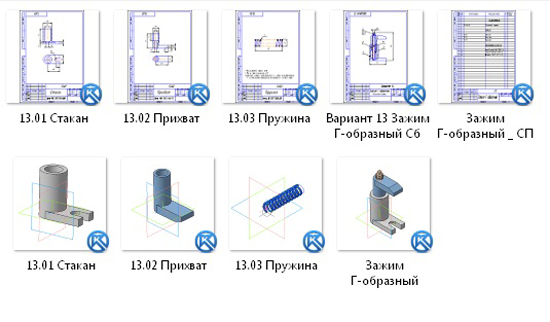

Вариант 13 Зажим Г-образный Сборочный чертеж
Вариант 13 Зажим Г-образный Спецификация
13.01 Стакан
13.02 Прихват
13.03 Пружина

СКАЧАТЬ МОЖНО ЗДЕСЬ
