| Вариант 14. Муфта дисковая жесткая скачать
Вариант 14. Муфта дисковая жесткаячертежи
Муфта дисковая жесткая скачать
Муфта дисковая жесткая чертежи

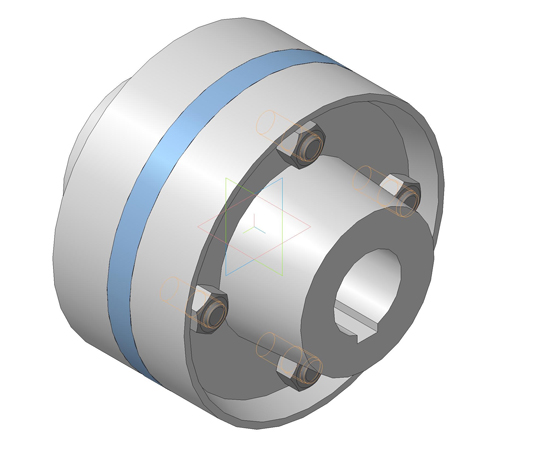

Муфта – устройство для непосредственной передачи вращения между валами, лежащими на одной оси.

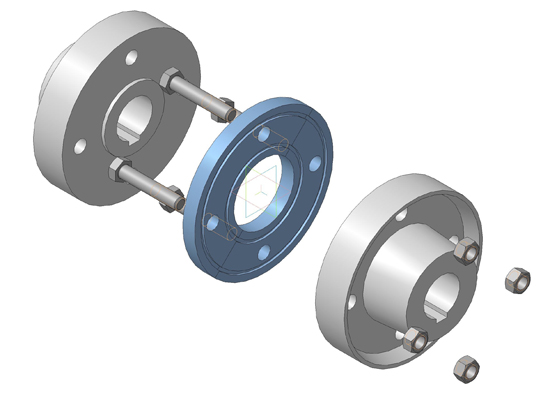

Дисковая жесткая муфта применяется для соединения валов наглухо, т. е. таким образом, чтобы составной вал работал так же, как цельный. Неподвижное соединение муфты с валом достигается с помощью призматической или клиновидной шпонки, которая вставляется одновременно в шпоночные канавки муфты вала. Для того чтобы оба вала имели совпадающие центры, полумуфты (диски) имеют центрирующие проточки, куда вставляется разъемное центрирующее кольцо.
Диски 1 выполнены из чугуна СЧ35 ГОСТ 1412-85, полукольца 2–из стали 15 ГОСТ 1050-88. В сборочную единицу входят стандартные изделия:
– болт М18x1,5-6gx85 ГОСТ 7798-70 – 4 шт.;
– гайка М18x1,5-6H ГОСТ 5915-70 – 4 шт.

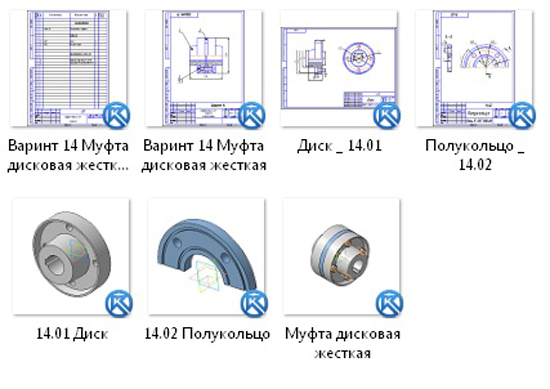

Вариант 14. Муфта дисковая жесткая
Муфта дисковая жесткая чертежи
Вариант 14 Муфта дисковая жесткая Сборочный чертеж
Вариант 14 Муфта дисковая жесткая Спецификация
14.01 Диск
14.02 Полукольцо
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
