Вариант 15 Люнет (Чертежи)

Вариант 15 Люнет

engineerklub

Дата: Среда, 08.05.2019, 07:53 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34015

Репутация: 0

Статус: Offline

Вариант 15 Люнет СКАЧАТЬ
Вариант 15 Люнет ЧЕРТЕЖИ
Люнет СКАЧАТЬ
Люнет ЧЕРТЕЖИ

Люнет – приспособление для металлорежущего станка, поддерживающее предмет во избежание его прогиба или дрожания при обработке.

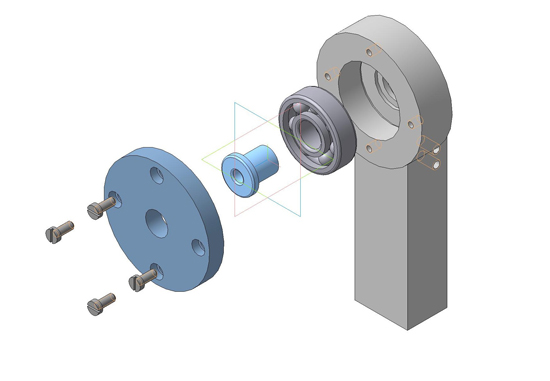

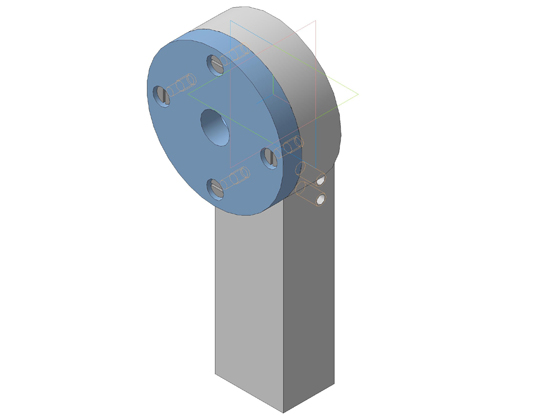

Данный люнет предназначен для обработки деталей из пруткового материала малых диаметров. Приспособление представляет собой резцовую державку 1, в специальной головке которой запрессован подшипник 4 со сменной втулкой 2. Обрабатываемый пруток пропускается через эту втулку. Чтобы предохранить подшипник от загрязнения, его закрывают крышкой 3. Меняя направляющие втулки, можно обрабатывать детали разных диаметров.
Детали позиций 1 и 2 выполнены из стали 20 ГОСТ 1050-88, деталь
позиции 3 – из стали 08 ГОСТ 1050-88. В сборочную единицу входят стандартные изделия:
– винт А.М5-6gx18 ГОСТ 1491-80;
– подшипник 303 ГОСТ 8338-75.

Вариант 15 Люнет
Люнет чертежи
Вариант 15 Люнет Сборочный чертеж
Вариант 15 Люнет Спецификация
15.01 державка резцовая
15.02 Втулка сменная
15.03 Крышка

СКАЧАТЬ МОЖНО ЗДЕСЬ
