Вариант 16 Головка расточная
engineerklubДата: Вторник, 14.05.2019, 07:17 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline
Вариант 16 Головка расточная СКАЧАТЬ
Вариант 16 Головка расточная ЧЕРТЕЖИ
Головка расточная СКАЧАТЬ
Головка расточная ЧЕРТЕЖИ
Вариант 16 Головка расточная

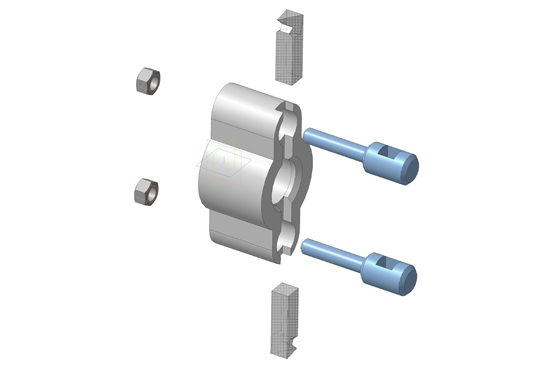

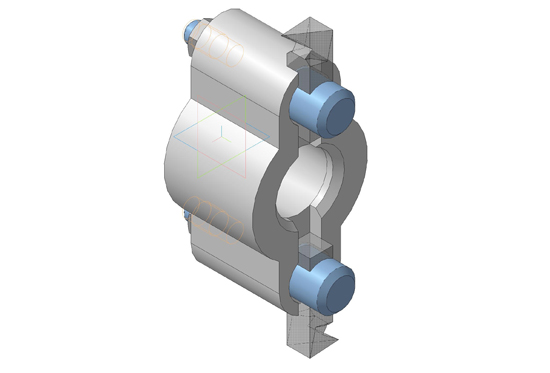

Приспособление для установки режущего инструмента. Расточная головка состоит из державки 1 и закрепленных с помощью гаек 3 двух резцедержателей 2. Резцы, выдвинутые по обе стороны головки для расточки отверстия нужного диаметра, закреплены в отверстии резцедержателей и в канавке головки. Коническим отверстием расточная головка насаживается на специальную оправку, закрепленную в суппорте токарного станка. Расточка осуществляется при относительном вращательном и поступательном движениях изделий и инструмента. Расточные головки могут быть цельными и разъемными с двумя и более резцами.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71. В состав сборочной единицы входят стандартные изделия:
– гайка М20x1,5-6H ГОСТ 5915-70;
– шайба C.20.37 ГОСТ 11371-78.

Вариант 16 Головка расточная
Головка расточная чертежи
Вариант 16 Головка расточная Сборочный чертеж
Вариант 16 Головка расточная Спецификация
16.01 державка
16.02 Резцедержатель

СКАЧАТЬ МОЖНО ЗДЕСЬ
