Вариант 17 Подшипник
Вариант 17 Подшипник ЧЕРТЕЖИ
Вариант 17 Подшипник СКАЧАТЬ

Подшипник – опора валов и вращающихся осей. По типу трения различают подшипники качения и подшипники скольжения.

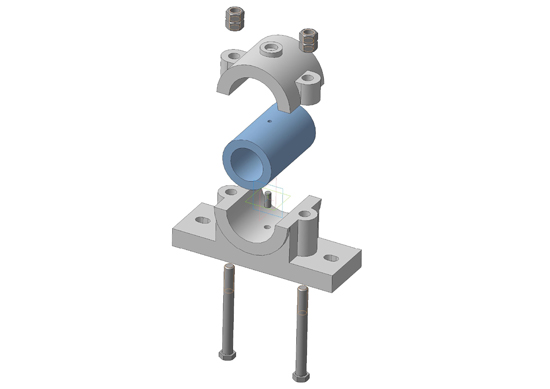

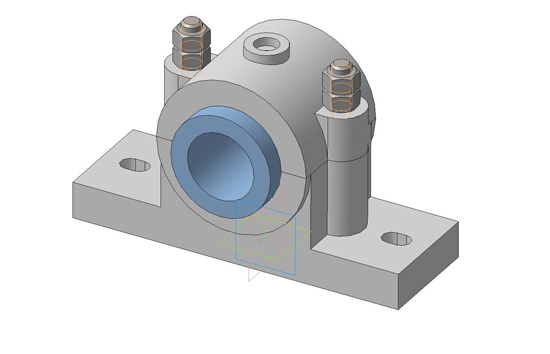

В данном подшипнике скольжения вкладыш 2 для предотвращения сдвига закреплен на шрифте 6. Крышка 3 присоединяется к корпусу подшипника 1 болтом 4, двумя гайками 5. Вторая гайка служит гарантией от саморазвинчивания первой гайки при вибрации подшипника, которую он испытывает при работе.
Детали позиций 1, 2 и 3 выполнены из чугуна СЧ 18 ГОСТ 1412-85.
В состав сборочной единицы входят:
– болт М16-8gx120 ГОСТ 15591-70 – 2 шт.;
– гайка 2М16-6H ГОСТ 5915-70 – 4 шт.;
– штифт 10x25 ГОСТ 3128-70.

Вариант 17 Подшипник
Подшипник чертежи
Вариант 17 Подшипник Сборочный чертеж
Вариант 17 Подшипник Спецификация
17.01 Корпус
17.02 Вкладыш
17.03 Крышка

СКАЧАТЬ МОЖНО ЗДЕСЬ
