Вилка штепсильная. Вариант 18 ЧЕРТЕЖ

Вариант 18 Вилка штепсильная
Вариант 18 Вилка штепсильная ЧЕРТЕЖИ
Вариант 18 Вилка штепсильная СКАЧАТЬ

Вилка штепсельная – часть штепсельного соединения, которое состоит из штепсельной розетки, укрепленной неподвижно, и штепсельной вилки, соединенной проводами с переносными приборами.
В сквозное отверстие корпуса 1 штепсельной вилки подводится шнур, концы которого закрепляются на штырях – контактных ножках 2, – навинчивающихся на запрессованные в корпус втулки 4.
Детали позиций 2 и 4 выполнены из латуни Л63 ГОСТ 15527-70, деталь позиции 1 – из картона электроизоляционного ЭВ ГОСТ 2824-86, деталь позиции 3 – из фторопласта 4 ГОСТ 10007-80 Е.

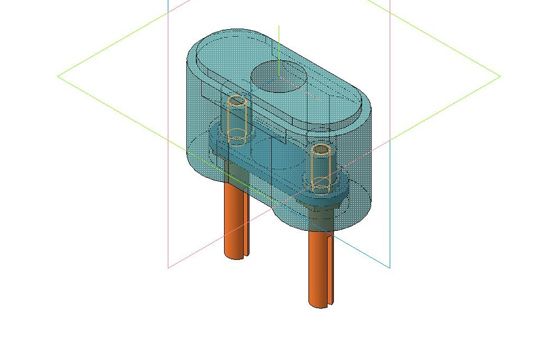

Вариант 18 Вилка штепсильная

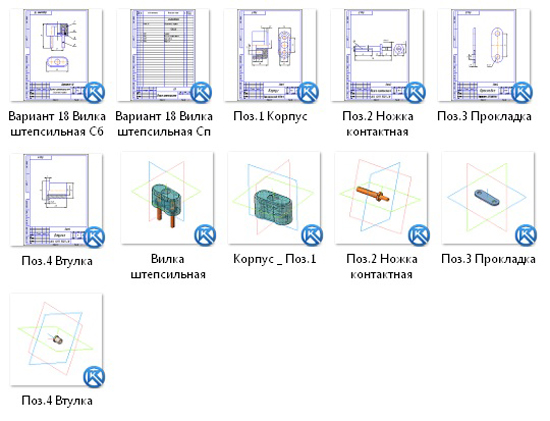

Вилка штепсильная чертежи

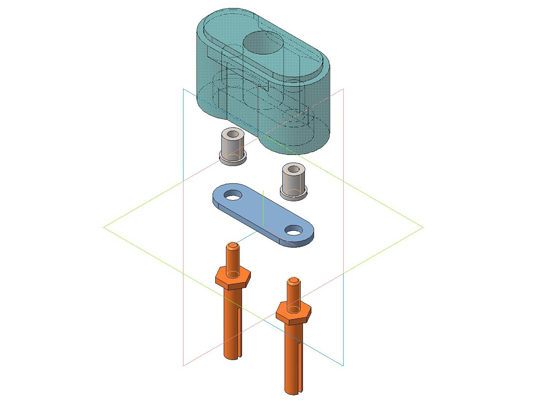

Вариант 18 Вилка штепсильная Сборочный чертеж
Вариант 18 Вилка штепсильная Спецификация
18.01 Корпус
18.02 Ножка контактная
18.03 Прокладка
18.04 Втулка

Вилка штепсильная. Вариант 18 СКАЧАТЬ

СКАЧАТЬ МОЖНО ЗДЕСЬ
