Вариант 19 Винт нажимной
Вариант 19 Винт нажимной ЧЕРТЕЖИ
Вариант 19 Винт нажимной СКАЧАТЬ

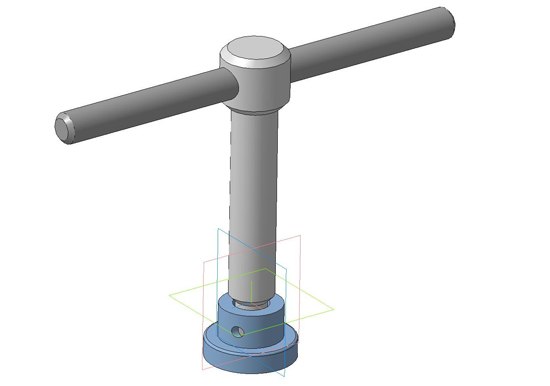

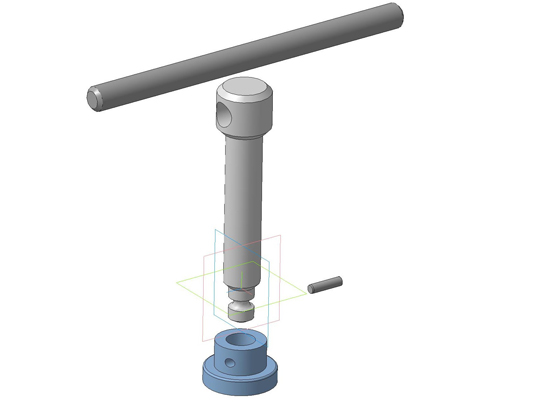

Винт нажимной с неподвижной ручкой – приспособление для сжатия или затягивания деталей при их соединении. В головку винта 2 запрессована рукоятка 3. После того как тело винта будет навинчено на одну из деталей, с другой его стороны с помощью штифта 4 подсоединяется пята 1.
Детали позиций 1, 2 и 3 выполнены из стали 10 ГОСТ 1050-88. В состав сборочной единицы входит стандартное изделие: штифт 5x20 ГОСТ 3128-70.

Вариант 19 Винт нажимной
Винт нажимной чертежи

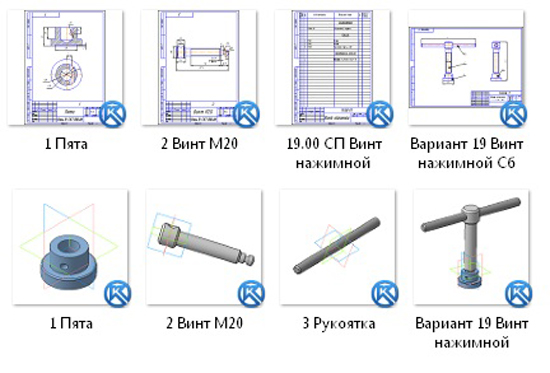

Вариант 19 Винт нажимной Сборочный чертеж
Вариант 19 Винт нажимной Спецификация
19.01 Пята
19.02 Винт М20
19.03 Рукоятка

СКАЧАТЬ МОЖНО ЗДЕСЬ
