Вариант 20 Вороток
Вариант 20 Вороток ЧЕРТЕЖИ
Вариант 20 Вороток СКАЧАТЬ

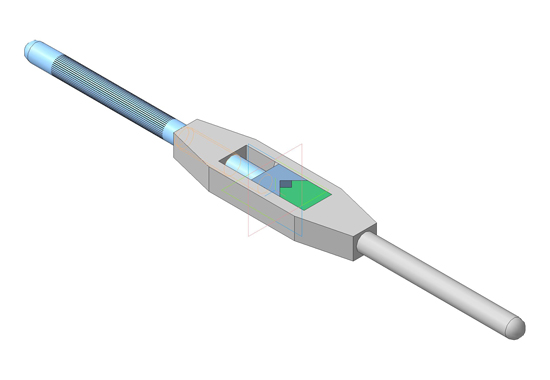

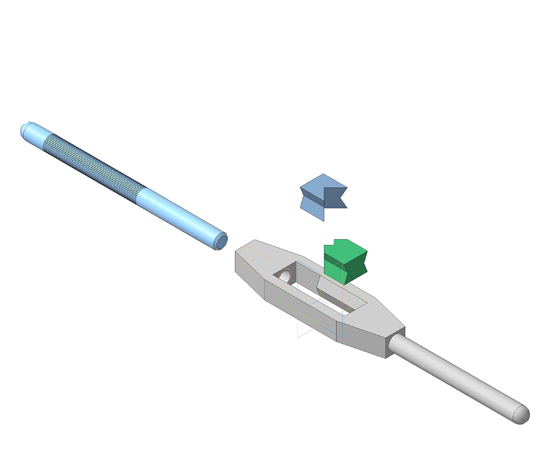

Рычаг с квадратным отверстием для проворачивания вручную метчиков, разверток и других инструментов, снабженных квадратным хвостовиком. Величина квадратного отверстия может изменяться перемещением зажима 3 по пазу рычага 1. Рычаг-зажим 4 прижимает между зажимом 3 и вкладышем 2 вставленный в отверстие квадратный хвостовик инструмента. Все детали выполнены из стали 40Х ГОСТ 4543-71.

Вариант 20 Вороток

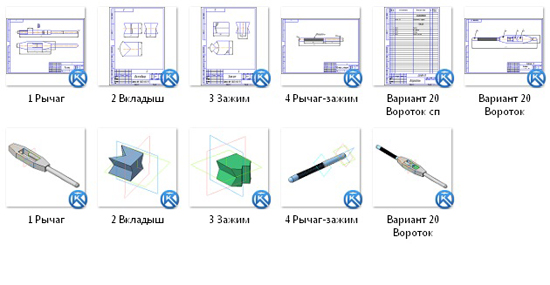

Вороток чертежи
Вариант 20 Вороток Сборочный чертеж
Вариант 20 Вороток Спецификация
20.01 Рычаг
20.02 Зажим
20.03 Рычаг-зажим

СКАЧАТЬ МОЖНО ЗДЕСЬ
