Вариант 21 Нож вырубной
Вариант 21 Нож вырубной ЧЕРТЕЖИ
Вариант 21 Нож вырубной СКАЧАТЬ

Нож предназначен для вырубки из резины кольцевых образцов, применяемых для испытания на специальных машинах.

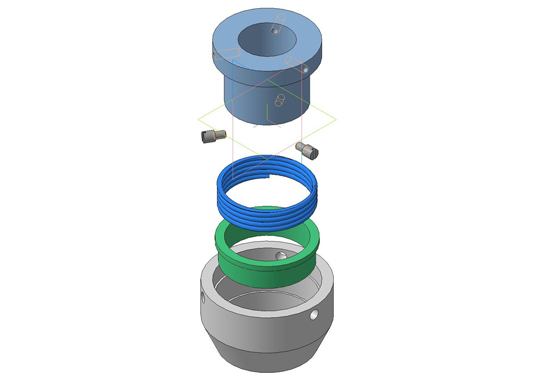

Между ножом наружным 1 и ножом внутренним 2, соединенных тремя винтами 5, в кольцевой проточке расположен выталкиватель 4 и пружина 3. После удара сверху резину обрезает нож наружный, а уже потом – внутренний. Выталкиватель снимает с ножей вырубленный кольцевой образец.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 3 – из стали 25Г2С ГОСТ 5781-82, деталь позиции 4 – из стали 15 ГОСТ 1050-88. В состав сборочной единицы входит стандартное изделие:
винт А.М4-6gx6 ГОСТ 11644-75 – 3 шт.

Вариант 21 Нож вырубной
Нож вырубной чертежи
Вариант 21 Нож вырубной Сборочный чертеж
Вариант 21 Нож вырубной Спецификация
21.01 Нож наружный
21.02 Нож внутренний
21.03 Пружина
21.04 Выталкиватель

СКАЧАТЬ МОЖНО ЗДЕСЬ
