| Вариант 23 Виброгаситель
Вариант 23 Виброгаситель ЧЕРТЕЖИ
Вариант 23 Виброгаситель СКАЧАТЬ
Виброгаситель – устройство для компенсации вибрации ударного
действия. Регулируемый виброгаситель ударного действия служит для устранения высокочастотных и низкочастотных вибраций. Данный виброгаситель устанавливают на резец токарного станка, обрабатывающего детали крупного размера, навинчивают его болтом 1 на специальную втулку с резьбой, надетую на резец. Нижняя часть крышки 3 касается втулки,
надетой на резец. Навинчивая крышку 3 на резьбовую втулку 2, сжимают пружину 4, тем самым получают более жесткий удар, компенсирующий вибрацию. Болт имеет в головке отверстие, в резьбу которого навинчивают (при необходимости) виброграф либо виброметр – специальный прибор для записи частоты и амплитуды вибраций.
Деталь позиции 1 выполнена из стали 9ХВГ ГОСТ 5950-2000, детали позиций 2 и 3 – из стали 30ХГСА ГОСТ 4543-71, деталь позиции 4 – из стали 25Г2С ГОСТ 5781-82.

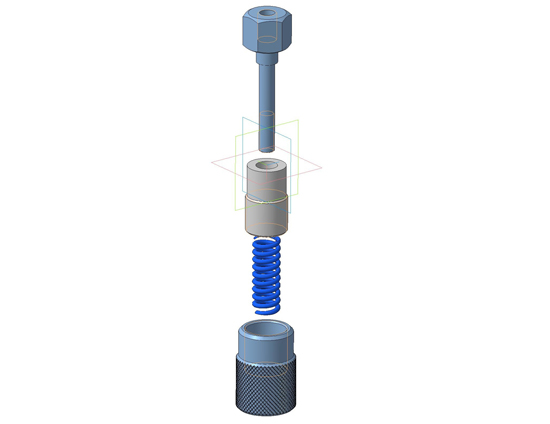

Вариант 23 Виброгаситель

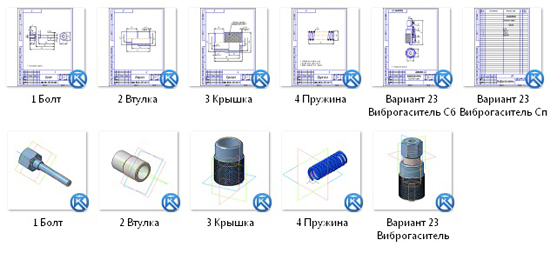

Виброгаситель чертежи
Вариант 23 Виброгаситель Сборочный чертеж
Вариант 23 Виброгаситель Спецификация
23.01 Болт
23.02 Втулка
23.03 Крышка
23.04 Пружина
