Вариант 24 Сопло
Вариант 24 Сопло ЧЕРТЕЖИ
Вариант 24 Сопло СКАЧАТЬ

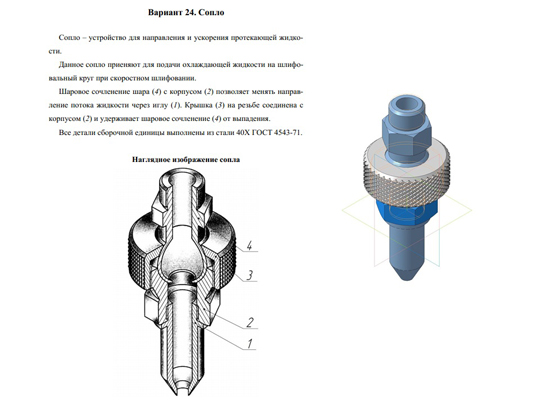

Сопло – устройство для направления и ускорения протекающей жидкости.
Данное сопло приеняют для подачи охлаждающей жидкости на шлифовальный круг при скоростном шлифовании.

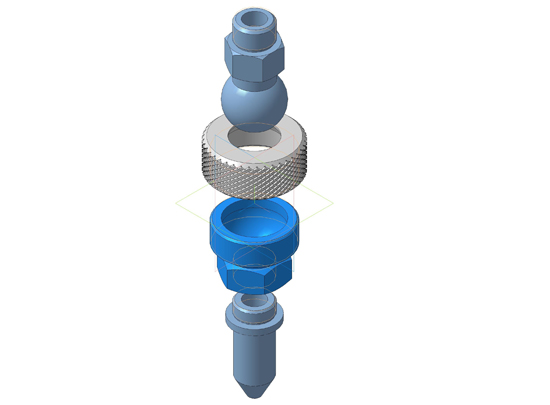

Шаровое сочленение шара 4 с корпусом 2 позволяет менять направление потока жидкости через иглу 1. Крышка 3 на резьбе соединена с корпусом 2 и удерживает шаровое сочленение 4 от выпадения.
Все детали сборочной единицы выполнены из стали 40Х ГОСТ 4543-71.

Вариант 24 Сопло
Сопло чертежи
Вариант 24 Сопло Сборочный чертеж
Вариант 24 Сопло Спецификация
24.01 Игла
24.02 Корпус
24.03 Крышка
24.04 Шар
