Вариант 25 Резцедержатель
Вариант 25 Резцедержатель ЧЕРТЕЖИ
Вариант 25 Резцедержатель СКАЧАТЬ

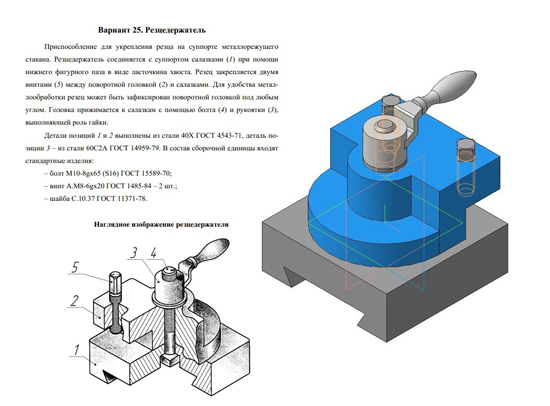

Приспособление для укрепления резца на суппорте металлорежущего стакана. Резцедержатель соединяется с суппортом салазками 1 при помощи нижнего фигурного паза в виде ласточкина хвоста. Резец закрепляется двумя винтами 5 между поворотной головкой 2 и салазками. Для удобства металлообработки резец может быть зафиксирован поворотной головкой под любым углом. Головка прижимается к салазкам с помощью болта 4 и рукоятки 3, выполняющей роль гайки.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 3 – из стали 60С2А ГОСТ 14959-79. В состав сборочной единицы входят стандартные изделия:
– болт М10-8gx65 (S16) ГОСТ 15589-70;
– винт А.М8-6gx20 ГОСТ 1485-84 – 2 шт.;
– шайба C.10.37 ГОСТ 11371-78.

Вариант 25 Резцедержатель

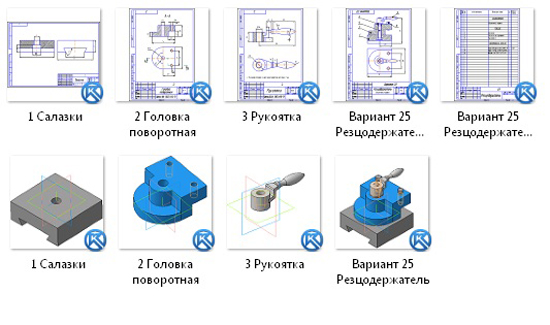

Резцедержатель чертежи

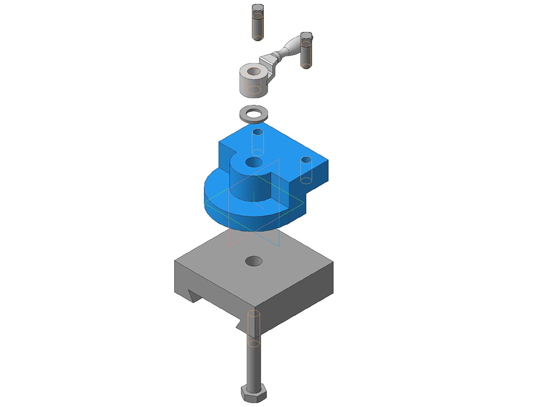

Вариант 25 Резцедержатель Сборочный чертеж
Вариант 25 Резцедержатель Спецификация
25.01 Салазки
25.02 Головка поворотная
25.03 Рукоятка
25.04 Болт
25.05 Винт
25.06 Шайба
