Вариант 27 Соединение шаровое
engineerklubДата: Вторник, 14.05.2019, 07:48 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline
Вариант 27 Соединение шаровое
Вариант 27 Соединение шаровое СКАЧАТЬ
Вариант 27 Соединение шаровое ЧЕРТЕЖИ
Соединение шаровое СКАЧАТЬ
Соединение шаровое ЧЕРТЕЖИ

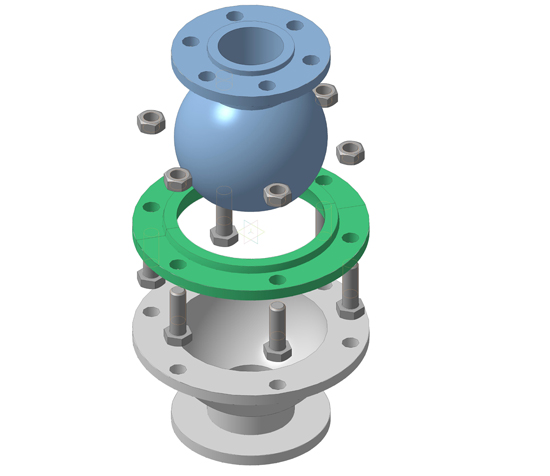

Шаровое соединение (или шаровая пара) предназначено для быстрого сочленения отдельных звеньев трубопровода под различным углом друг к другу.
Применяется на причалах речных и морских, нефтебазах при операциях по наливу и сливу нефтепродуктов в нефтеналивные баржи и суда.
Детали позиций 1, 2 и 3 выполнены из чугуна СЧ18 ГОСТ 1412-85. В состав сборочной единицы входят стандартные изделия:
– болт М42x3-6gx130 ГОСТ 7798-70 – 6 шт.;
– гайка М42x3-6H ГОСТ 5915-70 – 6 шт.

Вариант 27 Соединение шаровое
Соединение шаровое чертежи
Вариант 27 Соединение шаровое Сборочный чертеж
Вариант 27 Соединение шаровое Спецификация
27.01 Чаша
27.02 Шар
27.03 Полукольцо шаровое

СКАЧАТЬ МОЖНО ЗДЕСЬ
