Вариант 28 Эксцентрик
Вариант 28 Эксцентрик ЧЕРТЕЖИ
Вариант 28 Эксцентрик СКАЧАТЬ

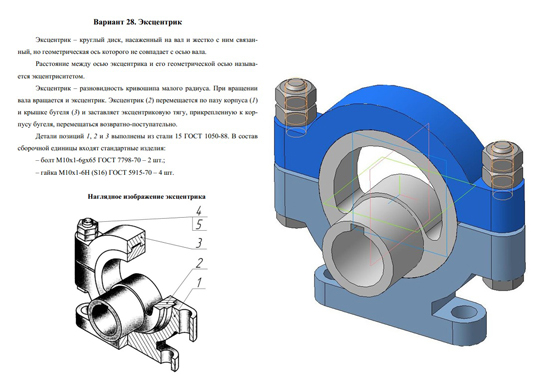

Эксцентрик – круглый диск, насаженный на вал и жестко с ним связанный, но геометрическая ось которого не совпадает с осью вала.
Расстояние между осью эксцентрика и его геометрической осью называется экцентриситетом.
Эксцентрик – разновидность кривошипа малого радиуса. При вращении вала вращается и эксцентрик. Эксцентрик 2 перемещается по пазу корпуса 1 и крышке бугеля 3 и заставляет эксцентриковую тягу, прикрепленную к корпусу бугеля, перемещаться возвратно-поступательно.
Детали позиций 1, 2 и 3 выполнены из стали 15 ГОСТ 1050-88. В состав
сборочной единицы входят стандартные изделия:
– болт М10x1-6gx65 ГОСТ 7798-70 – 2 шт.;
– гайка М10x1-6H (S16) ГОСТ 5915-70 – 4 шт.

Вариант 28 Эксцентрик
Эксцентрик чертежи

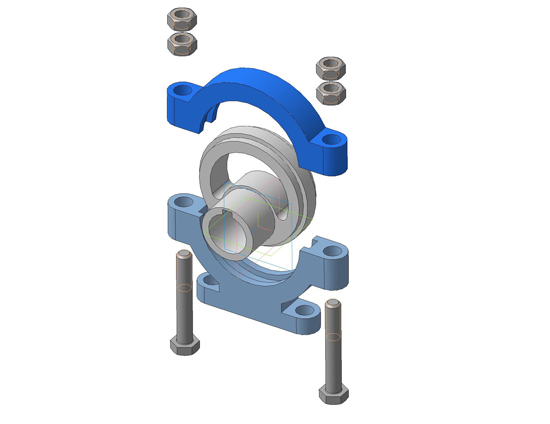

Вариант 28 Эксцентрик Сборочный чертеж
Вариант 28 Эксцентрик Спецификация
28.01 Бугель
28.02 Эксцентрик
28.03 Крышка бугеля

СКАЧАТЬ МОЖНО ЗДЕСЬ
