| Вариант 29 Клапан сбрасывающий
Клапан сбрасывающий скачать
Клапан сбрасывающий чертежи
Вариант 29 Клапан сбрасывающий чертежи
Вариант 29 Клапан сбрасывающий скачать
Клапан сбрасывающий – арматурное устройство, устанавливаемое на резервуар для поддержания в нем установленного давления.
Корпус 1 клапана завинчивают в резервуар. В случае превышения в резервуаре давления, клапан 2 поднимается, сжимая пружину 3, упирающуюся в упор 4, и через боковые отверстия в корпусе сбрасывает избыток внутреннего давления. Завинчивая упор, и тем самым сжимая пружину, можно регулировать уровень давления в резервуаре. Детали позиций 1, 2 и 4 выполнены из латуни Л63 ГОСТ 15527-70, деталь позиции 3 – из стали 25Г2С ГОСТ 5781-82.

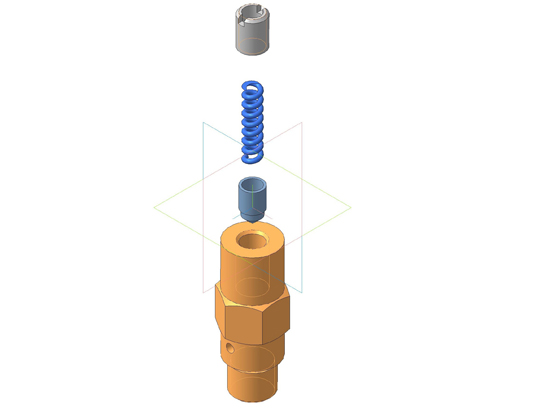

Вариант 29 Клапан сбрасывающий
Клапан сбрасывающий чертежи
Вариант 29 Клапан сбрасывающий Сборочный чертеж
Вариант 29 Клапан сбрасывающий Спецификация
29.01 Корпус
29.02 Клапан
29.03 Пружина
29.04 Упор
