Вариант 30 Подшипник на подвеске

engineerklub

Дата: Пятница, 17.05.2019, 20:43 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 34051

Репутация: 0

Статус: Offline

Вариант 30 Подшипник на подвеске скачать
Вариант 30 Подшипник на подвеске чертежи
Подшипник на подвеске скачать
Подшипник на подвеске чертежи

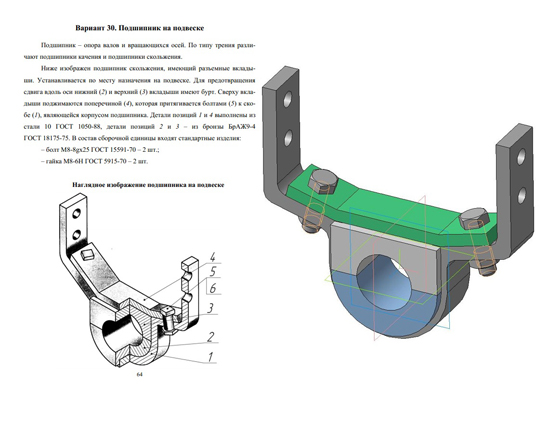

Подшипник – опора валов и вращающихся осей. По типу трения различают подшипники качения и подшипники скольжения.

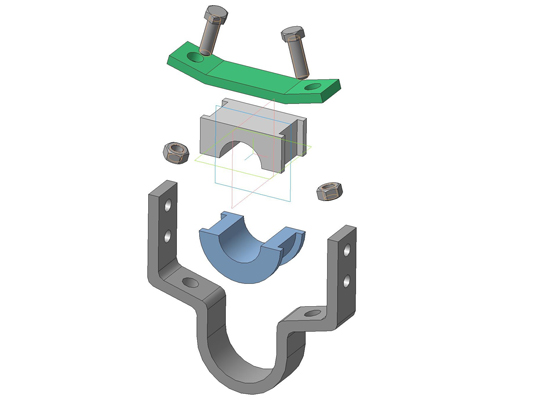

Ниже изображен подшипник скольжения, имеющий разъемные вкладыши. Устанавливает по месту назначения на подвеске. Для предотвращения сдвига вдоль оси нижний 2 и верхний 3 вкладыши имеют бурт. Сверху вкладыши поджимаются поперечиной 4, которая притягивается болтами 5 к скобе 1, являющейся корпусом подшипника. Детали позиций 1 и 4 выполнены из стали 10 ГОСТ 1050-88, детали позиций 2 и 3 – из бронзы БрАЖ9-4 ГОСТ 18175-75. В состав сборочной единицы входят стандартные изделия:
– болт М8-8gx25 ГОСТ 15591-70 – 2 шт.;
– гайка М8-6H ГОСТ 5915-70 – 2 шт.

Вариант 30 Подшипник на подвеске
Подшипник на подвеске чертежи
Вариант 30 Подшипник на подвеске Сборочный чертеж
Вариант 30 Подшипник на подвеске Спецификация
30.01 Скоба
30.02 Вкладыш нижний
30.03 Вкладыш верхний
30.04 Поперечина

СКАЧАТЬ МОЖНО ЗДЕСЬ
