Вариант 31 Кондуктор скачать
Вариант 31 Кондуктор чертежи
Вариант 31 Кондуктор
Кондуктор скачать
Кондуктор скачать чертежи

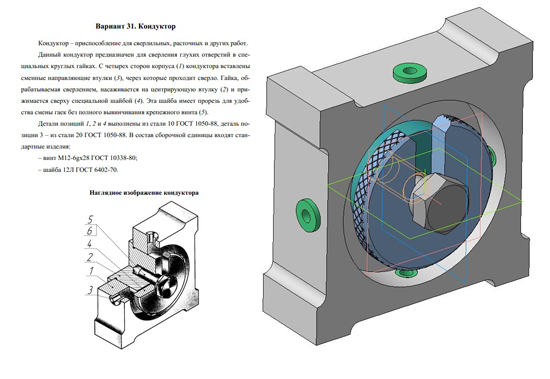

Кондуктор – приспособление для сверлильных, расточных и других работ.

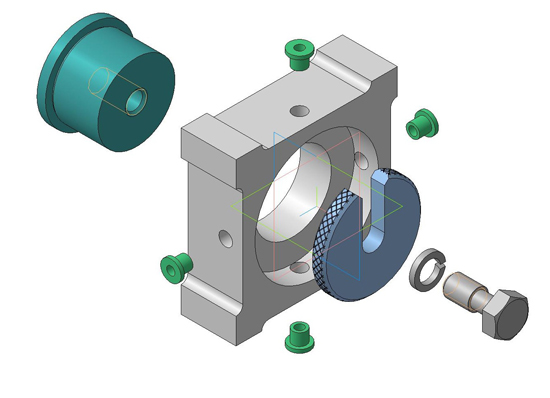

Данный кондуктор предназначен для сверления глухих отверстий в специальных круглых гайках. С четырех сторон корпуса 1 кондуктора вставлены сменные направляющие втулки 3, через которые проходит сверло. Гайка, обрабатываемая сверлением, насаживается на центрирующую втулку 2 и прижимается сверху специальной шайбой 4. Эта шайба имеет прорезь для удобства смены гаек без полного вывинчивания крепежного винта 5.
Детали позиций 1, 2 и 4 выполнены из стали 10 ГОСТ 1050-88, деталь позиции 3 – из стали 20 ГОСТ 1050-88. В состав сборочной единицы входят стандартные изделия:
– винт М12-6gx28 ГОСТ 10338-80;
– шайба 12Л ГОСТ 6402-70.

Вариант 31 Кондуктор

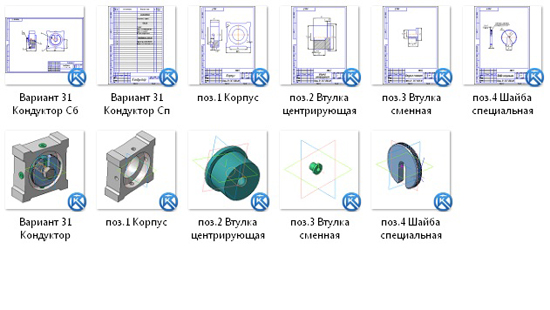

Кондуктор чертежи
Вариант 31 Кондуктор Сборочный чертеж
Вариант 31 Кондуктор Спецификация
31.01 Корпус
31.02 Втулка центрирующая
31.03 Втулка сменная
31.04 Шайба специальная

СКАЧАТЬ МОЖНО ЗДЕСЬ
