Вариант 32 муфта шариковая предохранительная
Вариант 32 муфта шариковая предохранительная чертежи
Вариант 32 муфта шариковая предохранительная скачать
муфта шариковая предохранительная чертежи
муфта шариковая предохранительная скачать

Муфта – устройство для непосредственной передачи вращения между валами, лежащими на одной оси.
Предохранительные муфты применяются для защиты деталей привода от поломок при перегрузках. Они представляют собой постоянно замкнутые муфты, рассчитанные на передачу крутящего момента определенной величины, при перегрузке они автоматически выключаются.
При определенном крутящем усилии корпус муфты 1 и втулка 3 вращаются синхронно, причем втулка удерживается шестью шариками 2, на которые оказывают сжимающие усилия шести пружин 4 с винтами 5. При возникновении крутящего усилия выше проектной нормы шарики выходят из конических гнезд втулки и совершают холостой пробег по ее цилиндрической канавке.
Детали позиций 1 и 3 выполнены из стали 45 ГОСТ 1050-88, деталь позиции 2 – из стали 15 ГОСТ 1050-88, деталь позиции 4 – из стали 25Г2С ГОСТ 5781-82. В состав сборочной единицы входит стандартное изделие: винт А.М12-6gx20 ГОСТ 1477-93 – 6 шт.

Вариант 32 муфта шариковая предохранительная
муфта шариковая предохранительная чертежи

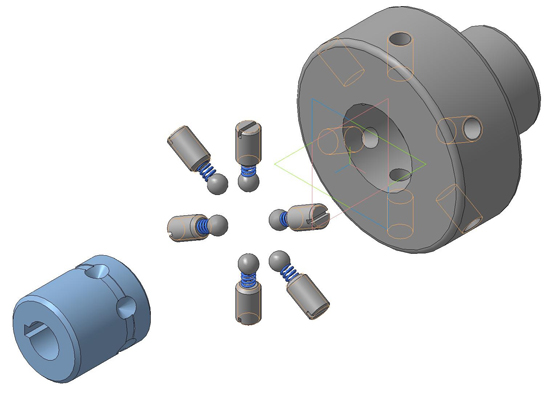

Вариант 32 муфта шариковая предохранительная Сборочный чертеж

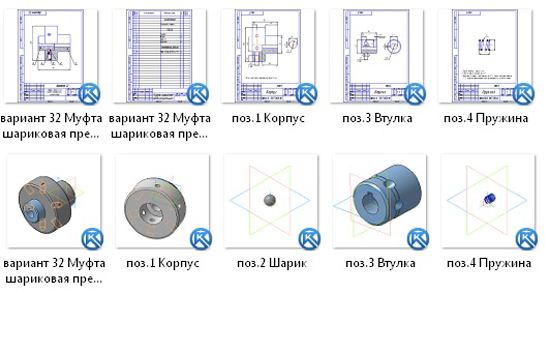

Вариант 32 муфта шариковая предохранительная Спецификация
32.01 Корпус
32.02 Шарик
32.03 Втулка
32.04 Пружина
32.05 Винт М12х20

СКАЧАТЬ МОЖНО ЗДЕСЬ
