Вариант 34 Кран цилиндрический
Вариант 34 Кран цилиндрический ЧЕРТЕЖИ
Вариант 34 Кран цилиндрический СКАЧАТЬ
Кран цилиндрический ЧЕРТЕЖИ
Кран цилиндрический СКАЧАТЬ

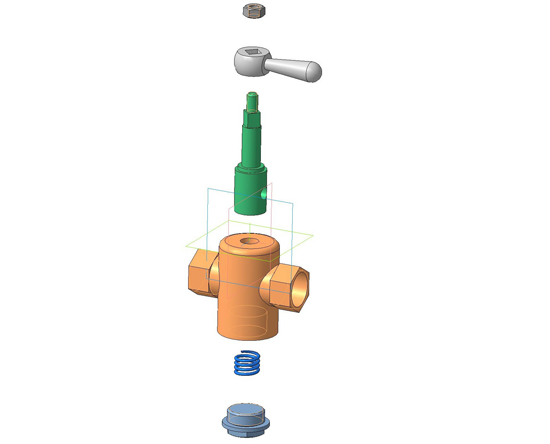

Кран – арматурное устройство для полного или частичного перекрытия
трубопровода. В корпус крана 1 вставлена притертая цилиндрическая пробка 4, отверстие которой должно совпасть с отверстием в корпусе для полного открытия крана. Снизу в пробку упирается пружина 3, удерживаемая заглушкой 2. Сверху на шток пробки надета рукоятка 5 с гайкой 6, к резьбовым отверстиям устройства с обеих сторон подсоединяются трубы.
Детали позиций 1, 2 и 4 выполнены из латуни Л63 ГОСТ 15527-70, деталь позиции 3 – из стали 25Г2С ГОСТ 5781-82, деталь позиции 5 – из алюминиевого сплава Д1 ГОСТ 4784-97. В состав сборочной единицы входит стандартное изделие: гайка М6-6H ГОСТ 5915-70.

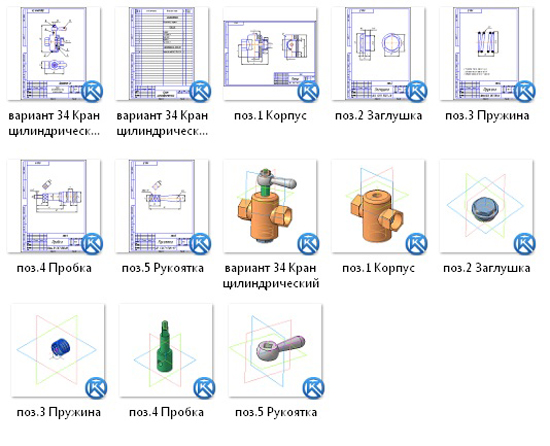

Вариант 34 Кран цилиндрический
Кран цилиндрический чертежи
Вариант 34 Кран цилиндрический Сборочный чертеж
Вариант 34 Кран цилиндрический Спецификация
34.01 Корпус
34.02 Заглушка
34.03 Пружина
34.04 Пробка
34.05 Рукоятка

СКАЧАТЬ МОЖНО ЗДЕСЬ
