Вариант 35 Ролик поддерживающий
engineerklubДата: Воскресенье, 19.05.2019, 07:18 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline
Вариант 35 Ролик поддерживающий
Вариант 35 Ролик поддерживающий СКАЧАТЬ
Вариант 35 Ролик поддерживающий ЧЕРТЕЖИ
Ролик поддерживающий СКАЧАТЬ
Ролик поддерживающий ЧЕРТЕЖИ



Устройство для поддержки и направления несущего троса. Ролик 2 свободно сидит на оси 3, которая закрепляется клином 4 на стойке основания 1.
Детали позиций 1 и 2 выполнены из стали 10 ГОСТ 1050-88, деталь позиции 3 из стали 40Х ГОСТ 4543-71, деталь позиции 4 из стали 08 ГОСТ 1050-88. В состав сборочной единицы входит стандартное изделие: шайба C.20.37
ГОСТ 11371-78.

Вариант 35 Ролик поддерживающий

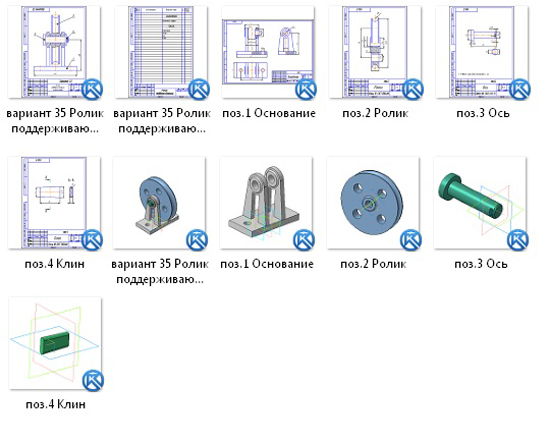

Ролик поддерживающий чертежи
Вариант 35 Ролик поддерживающий Сборочный чертеж
Вариант 35 Ролик поддерживающий Спецификация
35.01 Основание
35.02 Ролик
35.03 Ось
35.04 Клин

СКАЧАТЬ МОЖНО ЗДЕСЬ
