Вариант 36 Каретка
Вариант 36 Каретка ЧЕРТЕЖИ
Вариант 36 Каретка СКАЧАТЬ
Каретка ЧЕРТЕЖИ
Каретка СКАЧАТЬ

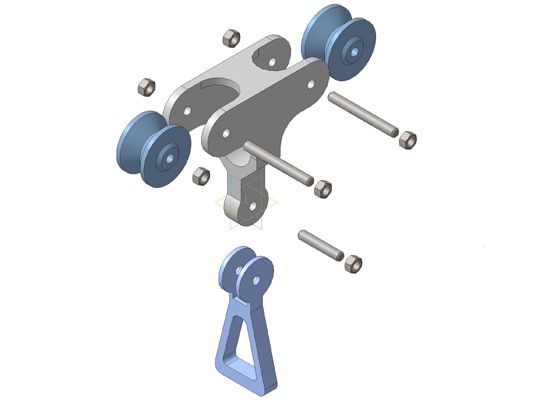

Каретка или тележка грузонесущее устройство. Перемещается каретка на роликах 3 по гибкому или жесткому несущему органу, подвешенному на мачтах, опорах, эстакадах либо к фермам цеховых перекрытий. Внизу к скобе 1 подвешивается груз, транспортируемый, например, по цеху или из цеха в цех.
Все детали выполнены из стали 40Х ГОСТ 4543-71. В состав сборочной
единицы входит стандартное изделие:
– гайка М8x1-6H ГОСТ 5915-70 – 6 шт.;
– шпилька М12x1,25-6gx65 ГОСТ 22042-76 – 1 шт.;
– шпилька М12x1,25-6gx105 ГОСТ 22042-76 – 2 шт.

Вариант 36 Каретка
Каретка чертежи
Вариант 36 Каретка Сборочный чертеж
Вариант 36 Каретка Спецификация
36.01 Скоба
36.02 Обойма
36.03 Ролик

СКАЧАТЬ МОЖНО ЗДЕСЬ
