| Вариант 37 Клапан предохранительный
Вариант 37 Клапан предохранительный ЧЕРТЕЖИ
Вариант 37 Клапан предохранительный СКАЧАТЬ
Клапан предохранительный ЧЕРТЕЖИ
Клапан предохранительный ДЕТАЛИРОВКА
Автоматический клапан, открывающийся при возрастании давления выше установленного предела. Предохранительные клапаны ставят на сосудах,имеющих внутреннее давление, например, в паровых котлах, резервуарах для сжатого воздуха, гидравлических установках и пр.

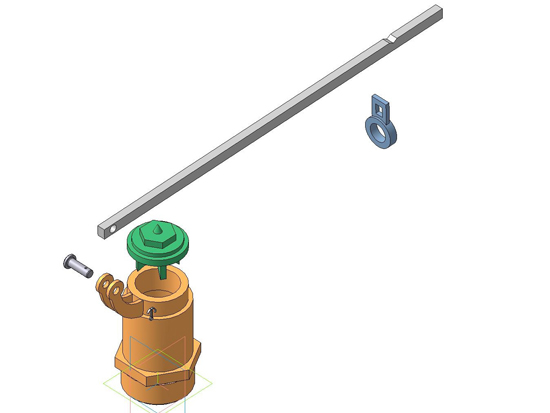

Максимально допускаемое давление устанавливается перемещением груза (4) по рычагу (3), давящему на клапан 2. Детали позиций 1 и 2 выполнены из бронзы БрАЖМц 10-3-1,5 ГОСТ 18175-78, деталь позиции 3 – из стали 08 ГОСТ 1050-88, деталь позиции 4 – из чугуна СЧ10 ГОСТ 1412-85. В состав
сборочной единицы входят стандартные изделия:
– ось 6-6 h8x18.Ст2 ГОСТ 9650-80.

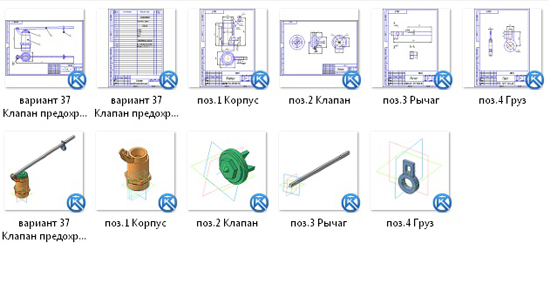

Вариант 37 Клапан предохранительный
Клапан предохранительный чертежи
Вариант 37 Клапан предохранительный Сборочный чертеж
Вариант 37 Клапан предохранительный Спецификация
37.01 Корпус
37.02 Клапан
37.03 Рычаг
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
