Вариант 38 Съемник
Вариант 38 Съемник ЧЕРТЕЖИ
Вариант 38 Съемник СКАЧАТЬ

Приспособление для съемки шкивов, шестерен, подшипников качения и других деталей с неподвижными посадками.

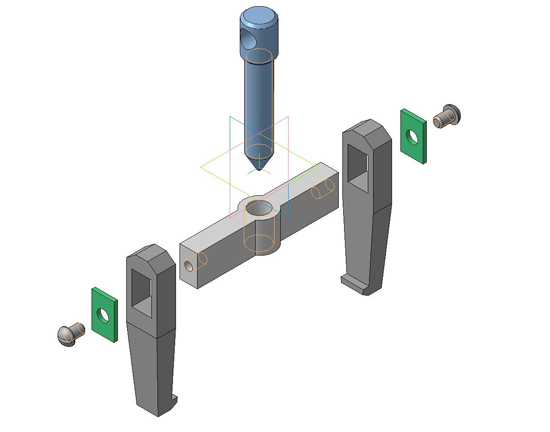

На коромысло 3 надеты захваты 1, на которые в свою очередь опирается демонтируемый узел. Винт 2, в верхнее отверстие которого вставляется рычаг, снимает (выдавливает) деталь со шкива подшипника. По бокам к коромыслу винтами 5 прикреплены пластинки-предохранители 4 свободно сидящих захватов.
Детали позиций 1, 2 и 3 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 4 – из стали 08 ГОСТ 1050-88. В состав сборочной единицы входит
стандартное изделие: винт А.М8x1-6gx12 ГОСТ 17473-80.

Вариант 38 Съемник
Съемник чертежи

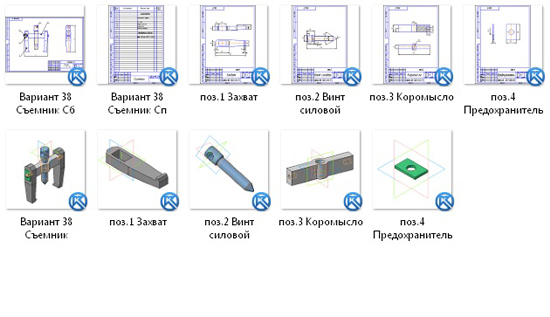

Вариант 38 Съемник Сборочный чертеж
Вариант 38 Съемник Спецификация
38.01 Захват
38.02 Винт силовой
38.03 Коромысло
38.04 Предохранитель
