Вариант 39 Маслоуказатель
Вариант 39 Маслоуказатель ЧЕРТЕЖИ
Вариант 39 Маслоуказатель СКАЧАТЬ

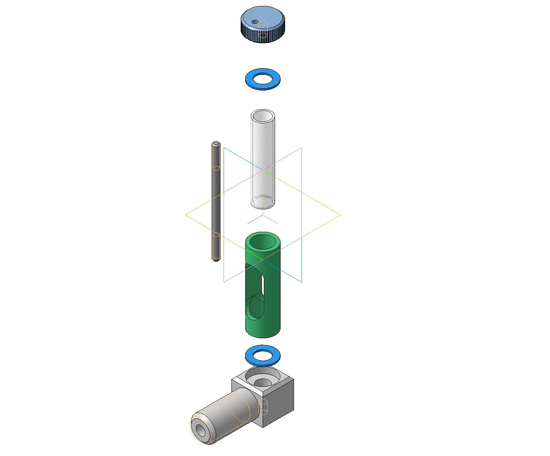

Прибор для замера количества масла в резервуаре. Представленный маслоуказатель редуктора (зубчатой передачи) основан на принципе сообщающихся сосудов. В корпус 1 маслоуказателя ввинчивается стержень 2, который для большей прочности соединения расклепывается в нижней части. Стеклянная трубка 3 и шпилька 6 прижимаются сверху колпачком 5, навинченным на верхнюю часть стержня. Между корпусом, колпачком и обеими трубками лежит прокладка 4 из картона (или кожи), обеспечивающая достаточную герметичность соединения.
Детали позиций 1, 2, 4 и 6 выполнены из стали 08 ГОСТ 1050-88, деталь позиции 3 – из стекла БК10 ГОСТ 3514-94, деталь позиции 5 – из картона прокладочного Б ГОСТ 9347-74 или кожи технической ГОСТ 20836-75. В состав сборочной единицы входит стандартное изделие: шпилька М4-6gx65 ГОСТ 22042-76.

Вариант 39 Маслоуказатель

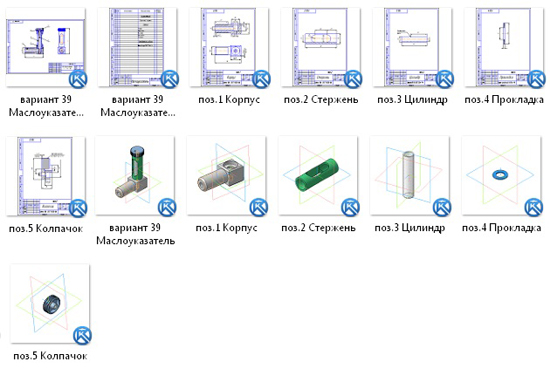

Маслоуказатель чертежи
Вариант 39 Маслоуказатель Сборочный чертеж
Вариант 39 Маслоуказатель Спецификация
39.01 Корпус
39.02 Стержень
39.03 Цилиндр
39.04 Колпачок

СКАЧАТЬ МОЖНО ЗДЕСЬ
